七號信令采集平臺技術解決方案

2002/12/02

• 信令鏈路的接入；


• 信令數據的采集與傳輸；


• 采集的同步。

• 全時隙采集：信令采集設備必須具備全時隙（1-31）同時接收功能；


• 多模式工作：隨著業務量的發展以及2M高速信令設備的成熟，2M信令設備正在網內逐步得到應用和普及；因此，要求信令采集設備不僅能在傳統的64K模式下工作，而且必須兼容2M信令的工作模式。而這一點正被許多商家所忽視；


• 信令采集的效率和容量：信令采集的效率和容量對于簡化系統結構、節省成本、減小同步開銷十分重要，要求采用專用七號信令協議控制器來進行采集，并能夠?qū)�FISU進行有效過濾；


• 信令傳輸：對于集中監測系統，組網方式十分重要，一般都采取分級系統結構，信令的遠程采集和傳輸顯得十分重要，我們建議采用以下方式。

• 網同步方式


• GPS同步方式

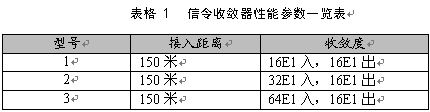

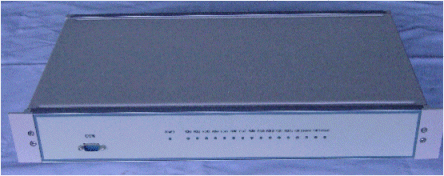

圖 1信令收斂器

三．信令采集設備（信令采集卡）

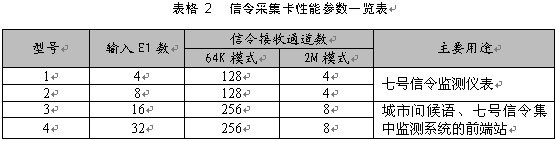

　　七號信令采集卡是基于PCI總線的插卡式設備。也可以做成CompactPCI插卡形式，有多種型號類型：

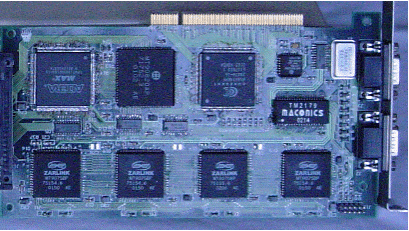

圖 2信令采集卡（PCI）

四．開發環境

　　系統提供開放接口，支持多種平臺，為用戶提供開放的開發接口（API），用戶可以很方便的進行應用開發：

1． 支持操作系統平臺：NT40、W2K、Linux、VxWorks等；
2． 在NT40、W2K系統中，為用戶提供設備驅動及動態連接庫，；
3． 在Linux中，為用戶提供設備驅動及靜態函數庫；
4． 在VxWorks中，可以提供Intel及PowerPC系列的BSP，和相應的靜態函數庫；
5． 用戶接口簡潔、方便、功能完備；
6． 編程范例：提供實際的編程范例、DEMO演示程序；
7． 可為用戶定制接口，驅動及API函數庫可移植性好。

五．系統特點

1． 系統技術成熟、性能穩定可靠；
2． 容量大、成本低；
3． 組網方式靈活；
4． 適應各種開發環境，方便系統集成開發。

南京達晨通電訊科技有限公司供稿 CTI論壇編輯

南京達晨通電訊科技有限公司 E-mail：kss7@sina.com
