無線智能網簡介

董振江 2002/11/11

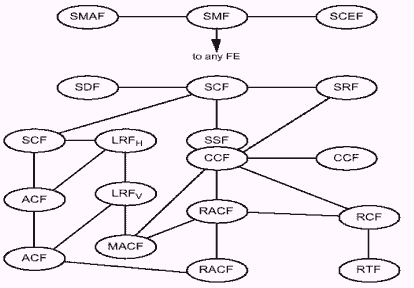

圖1 無線智能網原理框圖

　　圖1是IS771中定義的WIN系統中各個功能模塊的邏輯分布圖，除了原有IN的功能外，WIN的分布功能模型中將移動特有的功能抽象化為IN平面上的功能，其中：

　　位置登記功能（LRF）：提供業務邏輯和業務數據功能，管理無線用戶特有的移動性，包括LRFH和LRFV。其中LRFH完成HLR的移動性管理功能，LRFV完成VLR的移動性管理功能。

　　鑒權控制功能（ACF）：為業務邏輯和業務數據提供鑒權、語音加密和信令消息加密功能。

　　移動臺接入控制功能（MACF）：存儲用戶數據以及用戶呼叫系統資源的動態管理。

　　無線接入控制功能（RACF）：提供與無線鏈路相關的特定業務邏輯和業務數據功能。

　　無線控制功能（RCF）：提供無線端口及其控制功能。

　　無線終端功能（RTF）：提供無線用戶接入功能，是無線用戶和網絡呼叫控制功能的接口。

　　呼叫控制功能（CCF）：完成網路中的呼叫控制功能，提供呼叫/連接請求。

　　業務交換功能（SSF）：完成業務交換功能，與CCF相結合提供了與SCF之間的通信

　　業務控制功能（SCF）：是業務控制功能，它在智能網中起呼叫控制的作用。

　　業務生成環境功能（SCEF）：該項功能是去規定、開發、測試在智能網中所提供的業務。

　　業務數據功能（SDF）：SDF是業務數據功能，它包含業務數據和網路數據。

　　業務管理接入功能（SMAF）：它允許業務管理者去管理它們的業務。

　　專用資源功能（SRF）：它提供了在實施IN業務時所需要的專用資源，如數字接收器、錄音通知、會議橋等。 2.2 主要功能實體介紹

　　（1）業務交換點SSP

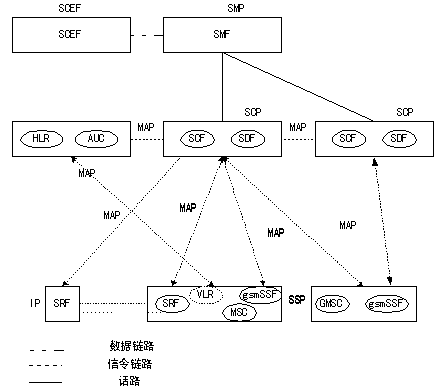

圖2 主要功能實體框圖

　　SSP以MSC交換機作為平臺，提供業務控制、呼叫控制和資源管理的功能實體。它可檢出WIN業務的控制觸發器，并與SCP通信，對SCP的請求作出響應，允許SCP中的業務邏輯影響呼叫處理，在SCP的控制下修改呼叫和連接處理。

　　可以提供WIN業務所需的各種專用資源及私有專用資源（該功能為可選），包括：數字收集設備、音發生器、錄音通知等。

　　（2）業務控制點SCP

　　SCP是提供業務控制和數據功能的實時數據庫和事務處理系統。它以SDP為基礎，并以SSP反饋的信息為依據來提供智能業務邏輯。它與SSP之間通過IS41及IS771中所定義的一些信令互相通信。

　　在向用戶提供智能業務時，SCP通過向SSP發送信令而下達業務控制指示；SSP具體執行這些信令中的操作信息所指示的內容，并將執行結果或錯誤同樣用信令發送給SCP以供其確定進一步的業務走向。

　　（3）智能外設IP

　　IP完成的功能有：放提示音，收號，文本語音轉換，錄放用戶語音信息，傳真和數據業務。

�。�4）業務管理點SMP

　　 SMP在整個網絡中的位置相當于一個備份與中轉站，它直接接受操作員的管理，并將此管理影響到SCP的工作。它包括了智能網中所有的數據，而每一個實時數據庫所存放的只是SMP的一個子集。它通過SMAP給用戶提供易用、安全的對業務數據和用戶數據的接入。并將結果通知SCP，以保證數據的一致性。

　�。�5）業務生成環境點SCE

　　SCE是智能網中較關鍵的節點，是智能網快速、靈活、方便地實現新業務的重要保證，SCE具有業務構造模塊的編輯、生成與管理，業務數據的生成，業務邏輯程序的編輯和生成等功能。

　　此外，WIN中也包括MSC，VLR，HLR，AC，SME在內的移動功能實體。

2.3 WIN相關的幾個重要概念

　�。�1）WIN基本呼叫狀態模型(BCSM)

　　BCSM是對MSC為用戶建立和維持通信通路所要求動作的高層的模型化，是CCF的抽象描述。它規定了MSC的一組基本呼叫和連接動作，并表示這些動作是如何結合在一起去處理一個基本呼叫和連接的。BCSM的標準化為業務邏輯SLP對呼叫的控制提供了可能。

　　BCSM包括：

呼叫點PIC(Point In Call)

檢出點(Detection Point)

轉移(transitions)

事件

　　PIC定義了在呼叫控制功能中被業務邏輯感興趣的呼叫階段，DP是基本呼叫流程中將發生轉移的狀態點，Transition是指呼叫從一個PIC到一個DP或另一個PIC的流程，基本呼叫的BCSM分為起呼BCSM和終呼BCSM，分別對應呼叫過程中不同的處理。

　　（2）BCSM檢出點(DP)

　　呼叫事件檢出點DP是聯系基本呼叫處理和智能呼叫處理的紐帶。某些基本呼叫和連接事件對于WIN業務邏輯實例是可見的，呼叫事件撿出點DP(Detection point)就是在呼叫處理中檢出這些事件的點。DP的配置是為了通知WIN業務邏輯實例遇到了DP，從而使WIN業務邏輯實例可影響隨后的呼叫處理，即業務控制點只能在DP點對呼叫流程進行控制。如果DP沒有配置，則SSF/CCF繼續原來的呼叫處理，而不會與業務控制點發生交互。

　�。�3）業務交互作用管理(SIM)/特征相互作用管理(FIM)

　　智能網的業務主要是通過SSF/CCF和SCF之間的交互實現的，對于SSF/CCF來說，它的主要功能是根據SCF的指令完成呼叫以及補充業務的一些基本特性（Feature），而不需要關心某種特定業務的流程；業務流程的控制在SCF實現，SCF根據SSF/CCF報告的呼叫狀態信息決定業務的進一步處理。

　　SSF/CCF提供了特性交互管理功能（FIM），SCF提供了業務交互管理功能（SIM），FIM和SIM構成了整個WIN的基礎。

特性交互管理功能（FIM）

　　特征相互作用(FIM)的主要功能是控制特征之間的相互作用，可根據每個用戶進行設計。基于SSF的FIM能對SSF/CCF執行的特征和SCF執行的特征進行協調，并與SIM一起影響呼叫處理的特征優先級，以及對數據修改的協調。

　　FIM協調基于交換機的業務邏輯，基本呼叫管理以及SCF執行的特征

業務交互作用管理(SIM)

　　SCF中的業務交互作用管理(SIM)用于協調一個用戶在一個檢出點的給定的觸發所能夠得到的業務特征的調用。SIM了解在同一個SCF中相關的SCF執行的特征和在一個獨立的SCF中另外一個特征在SIM邏輯流中需要在一定點的相互作用的指示。當業務邏輯分布在多個SCF時，SIM也是分布式的。由觸發調用的第一個SIM必須協調會影響同一個SCF和不同SCF中呼叫處理的優先級和數據的改變。作為管理業務執行交互作用的一部分，SIM負責WIN特征碼的處理�！�

3 無線智能網業務呼叫處理舉例

3.1 移動臺登記

　　(1)服務MSC 確定一個漫游移動臺進入了他的服務區這個服務MSC 向VLR 發送消息申請用戶的服務項目清單和授權信息。

　　(2)服務VLR 確定它沒有這個移動臺的信息，將向與這個移動臺有關的HLR索要。

　　(3)HLR 確定可以給這個移動臺授權后，HLR在返回結果消息中將申請的信息發送給服務VLR。

　　(4)VLR 將返回結果消息（用戶的服務項目清單）轉送給服務MSC。

　　其中用戶的服務項目清單（TRIGADDRLIST） 參數指明將相關的觸發器激活并且規定了包含該業務邏輯的網絡實體的特定路由。

3.2 PPC用戶主叫信令流程

　　例：PPC用戶作主叫，呼叫PSTN用戶，沒有呼叫前的錄音通知，主叫方先掛機。

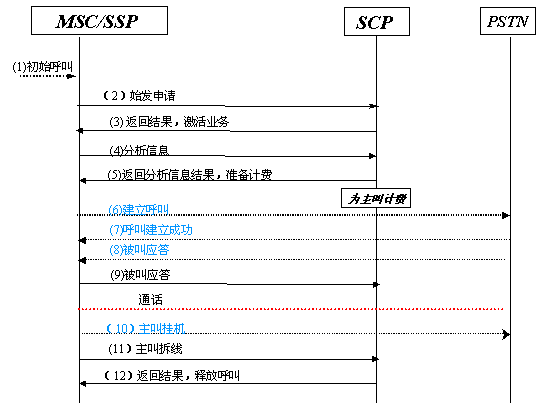

圖3 PPC用戶主叫信令流程

　　(1)移動臺發起呼叫服務MSC 收到所撥打的數字。

　　(2)服務MSC 觸發初始試呼鑒權觸發器，并發送消息給與這個觸發器相關的SCP。

　　(3)SCP 確定用戶激活了PPC 業務，并且用戶的帳戶還有余額，SCP 發送返回結果消息給服務MSC ，指明應當繼續進行呼叫處理，其中參數指明執行PPC 業務。

　　(4)服務MSC 分析撥打的數字并準備為呼叫選路，這個MSC 觸發了呼叫路由地址可用觸發器，并發送消息給與這個觸發器有關的SCP。

　　(5)SCP 發送返回結果消息給MSC。

　　(6)MSC 接續移動臺始發的呼叫。

　　(7)呼叫接續成功。

　　(8)被叫摘機應答。

　　(9)服務MSC 觸發初始應答觸發器并發送消息給與這個觸發器相關的SCP，在收到消息以后SCP 開始減少用戶的帳戶余額。

　　(10)主叫掛機，結束呼叫。

　　(11)服務MSC 觸發掛機觸發器并發送消息給與這個觸發器相關的SCP，SCP在收到消息后，停止減少用戶的帳戶余額。

　　(12)SCP 發送掛機響應消息給服務MSC，呼叫釋放。

　　注：虛線部分為TUP消息（下同）。

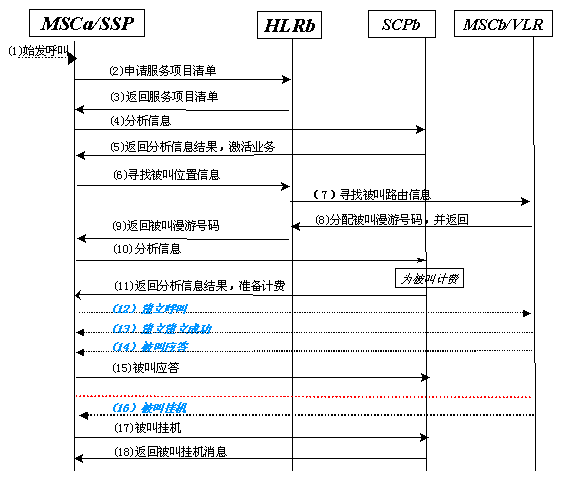

3.3 PPC用戶被叫信令流程

　　例：PPC用戶作被叫，系統間終端接續，被叫方先掛機，沒有呼叫前的錄音通知。
