北京藍牙TDM隧道功能解決方案
北京藍牙LVG系列中繼語音網關實現TDM隧道功能

2006/06/28

　　簡介

　　北京藍牙世紀網通信技術有限公司（以下簡稱北京藍牙，www.lanyears.com）是一家致力于VoIP咨詢服務和提供全方位解決方案的高科技公司。北京藍牙TDM隧道功能解決方案使得電信、運營商和企業可以在有限的硬件設施條件下，通過Internet/IP網絡建立TDM隧道，從而實現經濟、可靠的遠程語音業務傳輸。給企業和運營商節約了大量成本，從而顯著提高經濟效益：

完全基于IP的端到端TDM隧道解決方案

在運營商和企業環境中，基于標準IP網絡透明的E1/T1/J1連通性

通過租用線路的包交換網絡實現經濟有效的傳輸

可升級為獨立的E1時隙號（部分半永久連接）

嵌入式Web圖形用戶界面可方便地對TDM隧道和軟交換進行配置和管理

將集中的TDM資源隧道到各個遠程站點

在同一臺網關上可同時支持混合的H.323 IP電話和點到點連接

穩定可靠的CAS信號和DTMF傳輸（使用RFC 2833）

　　典型應用

　　企業通過內部網絡將中心點的TDM隧道到任何遠端分支機構，共享TDM語音通道，從而節省企業的通話成本，實現一體化的通訊，電信運營商通過TDM隧道可實現新業務投放，提高效益。

　　方案介紹

　　TDM隧道利用LVG 2000內部的路由功能（不需要網守或MGC控制）從TDM (1 to 16 E1/T1/J1)或單獨時隙接收語音和數據流，轉換為在IP網絡上傳輸?shù)臄?shù)據。

　　10/100 M兩個以太網中的任意一個在IP網絡上傳輸。另一端的LVG 2000將IP包轉換回TDM傳送方式。每一個源端時隙都可以在另一端的LVG 2000上被映射到相應的時隙或另一個時隙。這一特性可以在基于因特網的嵌入式Web圖形用戶界面中被執行和修改。時隙（或者B通道）可以通過點到點和點到多點網關分配被相互映射。使用點到多點結構可以使遠端TDM節點和中心TDM節點通過IP網絡相連接，節約TDM傳輸費用使得傳輸更加經濟。LVG 2000自動建立和保持網關之間所有端到端的IP連接。傳輸通道可以利用低比特率語音合成技術來進行語音壓縮和RTP多路傳輸，有效節約了帶寬并且實現透明地傳輸。點到點配置管理是一種基于冗余以太網接口行之有效的解決方案。當局域網發生故障時，TDM接口的物理層將會自動失效，從而導致連接的兩端發出報警通知。LVG 2000的替換線路功能可以使路由到冗余TDM節點變得可能。在最初的TDM節點不能訪問時，這一功能使問題得以解決。LVG 2000裝備了雙重AC電源保護，大大提升了TDM隧道解決方案的可靠性。TDM點到點的特性可以在同一網關中與H.323控制端口一起使用，因此增強了TDM/IP混合網絡的適應性使之發展為綜合的IP聚合網絡。一臺LVG 2000網關可以配置成一個TDM旁路，將來還可以在采用標準VoIP協議的軟交換控制下作為媒體網關使用。TDM隧道對于運營商來說具有獨特的吸引力，他們可以不必擁有自己的語音傳輸網絡，節約了運營性支出。典型的應用包括連接到遠端TDM交換單元或者連接到中心局交換機。這一特點還可以與7號信令隧道選擇一起，共同允許點到點之間的信號和語音通道在同一個信道傳輸。

　　北京藍牙TDM隧道解決方案結構

　　在LVG 2000網關之間，利用它們的路由功能，自動連接時隙組（部分或全部E1/T1/J1中繼線），LVG 2000支持在任意類型的個別時隙或者中繼組配置E1, T1或者J1數字連接（見圖2）

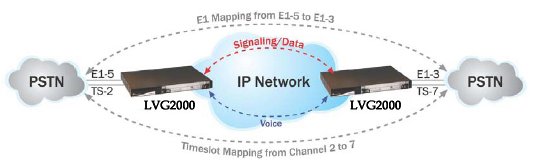

　　圖2: TDM 隧道結構圖

　　時隙組配置好以后，自動在兩臺LVG網關中建立連接，利用他們的TDM隧道功能實現中繼或時隙的遠程連接。

　　TDM隧道這一特性可以被使用去傳輸除7號信令連接之外的7號信令通道，使用LVG 2000支持的SIGTRAN和SS7互通（見圖3）

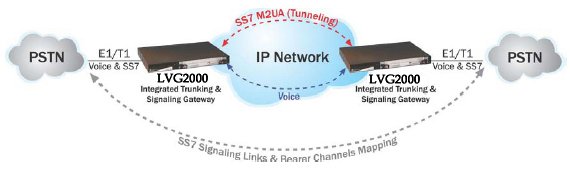

圖3: TDM & SS7隧道結構圖

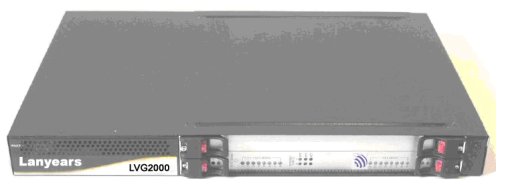

　　LVG 2000 TDM隧道特點

支持高達16 E1, T1, 和 J1數字信道

從一個TDM節點到另一個TDM節點，高達100個不同E1/T1組或部分時隙

任意點之間可以設置時隙交換，包括點到點或點到多點的通路分配

在同一網關上支持一個或兩個接口類型（可以是E1, T1和J1）

支持64/56K語音和數據、信令協議，包括ISDN-PRI, QSIG, DPNSS, CAS, and SS7

利用RFC 2833有效載荷格式高效的傳輸DTMF和CAS信號（及中國一號信令）

與7號信令隧道協力，在同一信道上同時支持7號信令傳送和信號通道

　　使用北京藍牙LVG 2000支持所有北京藍牙自身先進的VoIP架構，語音包采用低比特率語音編碼和噪聲抑制技術從而節約帶寬資源。遵照T.38標準的傳真中繼使得傳真發送和接收更可靠，或者迂回至低比特率語音編碼方法G.711，可設置大小的壓縮包有效平衡了帶寬使用和包延遲的矛盾。自適應的緩沖器使得包延時得以優化，長回聲消除——實際上是長傳輸延遲。

數據通道可選擇的RTP冗余解決在吵雜IP網絡上傳輸?shù)陌鼇G失問題

出現局域網故障時，兩端中繼的物理層將停止工作

基于雙冗余以太網接口和雙電源支持的可靠解決方案

嵌入式Web圖形用戶界面，使得客戶端易于通過Web瀏覽器訪問

支持SNMP

經過SNMP的同時基于Web圖形用戶界面的T1/E1物理層報警監控

TDM隧道和H.323控制個別通道共存在同一網關上

基于DiffServ/ToS的QoS支持

在啟動和初始化時自動檢測硬件

1U高，19英寸寬機架安裝

北京藍牙公司供稿　CTI論壇編輯
