如何采用Prosody X 或Prosody S實現VoIP監控？
Herbal Abel, Aculab產品經理

2006/04/21

一.介紹

　　VoIP日益成為商業通信不可缺少的一部分。企業對VoIP應用的監控和管理也在不斷加強。同時，業務提供商和網絡運營商也在不斷努力，促使此類業務盡快達到能和PSTN業務相比擬的水平。VoIP網絡業務的質量和性能方面的這些因素，促使企業用戶更加關注該業務的監控。據Frost & Sullivan公司的分析，VoIP監控類應用的市場規模在2004年達到了US$50.7m，在2008年將達到US$297.1m。

二.QoS監控

　　業務運營商和企業用戶都知道簽訂有效的業務級協議(SLA)的全方位重要性。廠商向客戶提供SLA，也能提高他們的VoIP產品的附加值。SLA反映了業務運營商向企業客戶提供的服務質量承諾，諸如：最大的通話端到端延遲、抖動和包丟失率等一些指標。此外，SLA也會約定在客戶遇到麻煩時廠商技術支持的響應速度，以及系統宕機時的業務恢復時間等。在這樣的背景下，業務提供商經常采用主動和被動方式的監控方案，來跟蹤業務的質量，并把這些信息細節提供給用戶，以免產生糾紛。

三.監控與安全

　　對被動方式的監控而言，除了用于業務性能分析的目的外，還有網絡通信安全方面的原因。根據一些機構對VoIP應用的調查結果，大企業內部員工的違規網絡使用所造成的不良影響，正日益超過外部攻擊所造成的損失。根據Deloitte Touche 公司2005年針對全球前100家財經公司信息安全主管所作的調查，結果顯示35%的被調查人承認在過去的12個月內出現過來自企業內部的攻擊。此外，來自信息安全論壇( ISF )的報告指出，IP網絡除了已經存在的安全問題外，VoIP業務還會面對新的、更加復雜的威脅，如：Caller ID的盜用、話音的篡改、垃圾語音郵件等。ISF認為：如果不能有效地解決這些風險，將嚴重地影響VoIP業務的健康發展。任憑信息以一種不可預測的、甚至是任意的方式出入企業的網絡，往往是和公司的政策相違背的。一個安全的專用網絡是無需對公司員工的信譽作任何假設的。用戶絕對不是敵人，但從某種意義上講，有時是一種風險。所以，有效實施VoIP網絡的監控，能增加員工的責任感和透明度，也能期望借此解決潛在的內部安全問題。

四. 用Aculab產品實現監控

　　Aculab公司有兩類產品適合開發并實施主動/被動式的VoIP監控。首先， Prosody X PCI/cPCI媒體處理板卡足可用于大容量的解決方案，其平均每監控通道的成本是最低廉的。其次，是基于軟件實現的Prosody S，屬于一種基于主機CPU的媒體處理平臺（HMP）。該產品適合小容量的應用，無需任何額外的硬件投資。此外，對于那些計劃在TDM網絡內實施監控類應用的開發商而言，Prosody PCI/cPCI以及E1/T1 PCI/cPCI板卡可以勝任。所以，我們向客戶們提供了適合IP和TDM兩種網絡環境下實施監控類應用的所有功能構件。

五.方案架構

　　VoIP應用的質量監控分為主動式和被動式兩種實現方式。主動式的系統能產生呼叫，而被動式的系統只是監測進行中的呼叫。兩種方法各有優勢。VoIP監控方案的架構取決于網絡Edge設備的類型和結構。有些大型企業采用的VoIP網絡配備了一種特殊設備，叫SBC（Session boarder controller），除了完成類似路由器的功能外，還能完成流量分配、數據/語音信號加密以及業務質量控制等功能。此外，通過過濾和替換數據包內的、與用戶有關的特定信息，SBC還能隱藏公司的網絡拓?fù)浣Y(jié)構和用戶信息，不被外部的IP世界所知道。

1.主動監控

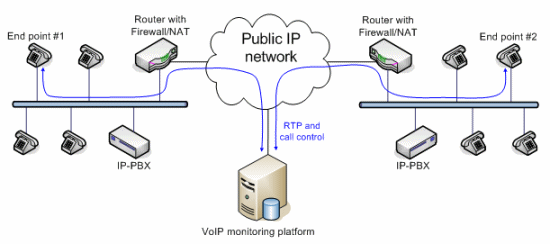

　　下圖說明的是主動式的VoIP監控系統結構。路由器設備處于網絡Edge的位置。

　　上圖中的媒體和控制數據流表示通過Prosody S (HMP) 或Prosody X板卡建立的兩個(或多個)端點之間的呼叫。媒體流(RTP)和信令信息都通過監控平臺本身傳輸，高級的應用系統會記錄所有SIP/H.323事件和消息。傳真信息也可以存儲，保存在TiFF格式的圖形文件內。這里，系統可以在兩端分別錄制RTP流，也可以采用會議的方式錄制在一起。

　　需要重點說明的是，基于Prosody X板卡的方案還允許在本地主機和遠端主機同時實現這種高級的監控應用。而且，與呼叫流量監控有關的數據庫可以位于遠端服務器內。

2.被動監控

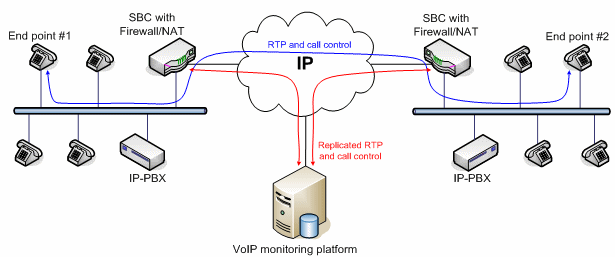

　　下圖說明的是被動式的VoIP監控系統結構。此時，SBC設備處于網絡Edge的位置。

　　這種情況下，基于Prosody S軟件或Prosody X板卡的監控平臺，只接收由SBC分配的、復制的RTP媒體流和信令消息。原始的媒體流和控制信息在網絡內傳輸，旁路了IP被動式監控設備。

　　在一些小型企業的VoIP網絡里，Edge位置不存在SBC這樣的設備。此時，可以采用一種叫做網絡測試訪問端口（TAP）的設備來建立永久性的訪問端口，從而建立被動式監控方案。TAP可以在任何兩種網絡設備之間建立，如交換機、路由器和防火墻。TAP可當作任何監控設備(完成包括入侵檢測、協議分析、業務拒絕和遠程監控等功能)所需的訪問端口。連接TAP的監控設備，能接收目標被監控端口在網絡內傳輸?shù)摹⑾嗤牧髁繑?shù)據。TAP通過分割或再生網絡信號的方法向監控設備發送通信流量數據。無論是分隔法還是再生法，都不會產生額外的延遲，也不會改變數據包信息的內容和結構。

六.方案的設計

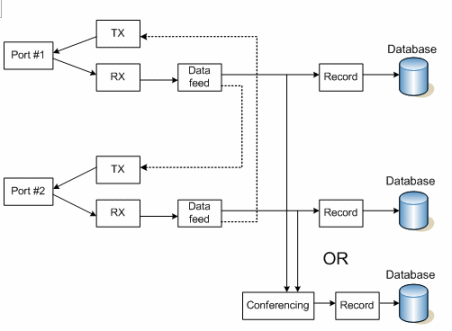

　　上文提及的監控方法，無論是主動式還是被動式的，都需要高級的解決方案，能夠監測并錄制所有適合的媒體流和信令信息。下圖說明了這類系統的媒體流傳播的結構，對基于Prosody S和Prosody X的方案都使用。圖內連接"Data feed"方框的虛線表示呼叫建立，僅適用于主動式的VoIP監控。

七.保密通信里的IP被動式監控

　　兩個端點在保密機制下進行通信時，實現被動式的IP監控的機會是很有限的。采用Prosody S 或Prosody X實現呼叫控制的主動式VoIP監控方案監視保密的VoIP會話是可能的，原因是主被叫之間的密鑰協商是通過監控設備本身完成的。

　　被動監控方式下，Prosody S或Prosody X并不參與呼叫控制，僅僅用于監測被SBC或網絡TAP分流的網絡流量。所以，除非SBC設備顯式授權，監控這種保密的IP呼叫是不可能的。要想監控保密IP通信，要求在兩點（或多點）的呼叫建立前獲得相應的密鑰�？墒牵Ｃ艿腞TP會話中的密鑰交換是通過SIP在傳輸層保密協議(TLS)下完成的，換言之，密鑰的交換也是在保密狀態下進行的。在這種情況下，即使監控并錄制到了通信各方之間的所有呼叫控制信息，也不能存取到主密鑰，來解密經過加密處理的RTP媒體流。

八.結論

　　企業VoIP平臺的廣泛應用，也為這些組織在網絡的高性能和安全方面帶來額外的技術挑戰。所以，VoIP監控方案的需求發展迅猛。網絡的不同架構特點決定了是組建主動式的還是被動式的監控系統。開發商采用Aculab公司的Prosody S軟件或Prosody X板卡，其優勢是：能夠迅速進入市場、多種功能的實現、免費的軟件許可，從而能建立靈活的、易擴展的和成本經濟的VoIP監控方案。

Aculab公司供稿 CTI論壇編輯
