MBMS－移動網絡中的廣播(組播)電視業務

2006/06/05

　　許多移動運營商在2004年推出了移動電視業務，使用者可以通過他們的手機終端觀看電視節目。目前是通過點對點的移動流媒體技術來提供移動電視業務的。然而，由于類似移動電視這種“多媒體”業務即將大規模地爆發應用，因此需要采用新的網絡通信技術如廣播和組播。

　　在這篇文章中，作者介紹了在3GPP和3GPP2中最新關于移動廣播和組播業務的概況。同時，也將最新的點對多點無線傳輸與傳統的點對點無線傳輸?shù)男阅苓M(jìn)行了比較。

概念介紹

　　電話、短信、流媒體點播和下載都是基于點對點 (PTP) 通信技術的業務。無論是雙向視頻電話，或者是流媒體點播和下載的會話期間，都是屬于客戶端/服務器的架構。

　　從另一方面來看，廣播和組播是一樣的，都是數據包從同一源頭傳送到多個目的地址的點對多點（PTM）通信。 “廣播”主要應用于傳送內容給所有用戶的服務。大家熟悉的例子是電臺廣播和電視服務，它們通過空中（或人造衛星）或有線網絡傳播。而“組播”主要應用于單獨傳送內容給已經加入了組播組用戶的服務。通常，組播組是一組對某種內容感興趣的用戶。例如運動，新聞，卡通諸如此類。組播網絡具有能夠有效確定內容被單獨地分發到屬于相應的組播組服務的接收者。因此，組播是一個對傳送服務給較大用戶群的有效率方法。組播是最早應用于Internet。今天，它被應用于移動網絡的視頻分發服務。

　　兩年前，3GPP和3GPP2開始在GSM/WCDMA和CDMA2000網絡上設計廣播/組播服務。在3GPP中，該項目被叫做多媒體廣播和組播服務(MBMS)。在3GPP2中則被稱為廣播和組播服務(BCMCS)。在2004年，移動廣播服務的多種規范被功能性地凍結。由于3GPP MBMS和3GPP2 BCMCS有許多共同點，因此，以下文章我們只會討論它們兩者之間的區別。另外，移動廣播MBMS和BCMCS也同時支持組播。

　　盡管MBMS和BCMCS能夠有效地支持移動網絡的廣播和組播傳輸，OMA BCAST組織還是繼續致力于制定應用在移動或非移動數字廣播網絡中廣播/組播相關的服務層功能規范。例如， OMA BCAST組織提出了內容保護、服務、程序指南和傳輸計劃，它在潛在的廣播/組播的發布計劃中是不明顯的，適用于MBMS、BCMCS或像DVB-H這種的非移動數字廣播系統。

　　MBMS和BCMCS分別只介紹了現存廣播和核心網絡協議的微小變化。同樣適用于OMA BCAST中特殊的廣播/組播服務層功能。它降低了在終端和網絡上應用的成本，也使移動廣播技術比非移動廣播技術（如DVB-H）相對便宜些，因?yàn)榉且苿?dòng)廣播技術在網絡的基礎設置中需要新的接收硬件和額外的投資。移動廣播的另外一個優點是移動運營商可以保留原有的商業模式。例如移動的手機電視這樣的現有服務，將會從移動廣播技術的大力推廣中受益匪淺。某些移動廣播同樣將會刺激新的，移動大眾傳媒服務的發展。而且，運營商可以通過一個共同的業務和網絡基礎框架在有效的成本模式中，為移動用戶提供一個完整的三維視頻播放服務，包括技術、網絡和電視。

多媒體廣播/組播的需要

　　許多最近新推出的移動多媒體業務與傳統的廣播業務非常相似。如廣播和電視，就是將內容整合成信道并發送給定制用戶。

　　在日本，很多手機用戶訂制了KDDI的EZC信道多媒體業務，他們的手機就會接收到不同類型的節目?jī)?nèi)容。在歐洲，很多運營商推出了通過MMS來發送比賽集錦視頻短片的體育信息業務。在其他地區，Vodafone(德國和荷蘭) ，TIM (意大利和希臘)，Three (意大利和瑞典) 和Sprint (美國)都分別推出了移動電視服務。在一些情況下，手機用戶通過特定的電視節目制作程序，從已有的電視信道中截取節目?jī)?nèi)容。

　　目前，移動的電視服務是通過點對點連接的流媒體技術進行傳送的。因此，當一個內容服務器同時將內容傳送給多個用戶時必須為每個用戶都建立和保持一個獨立分開的點對點鏈接。這種方式對于少數到中等數量的用戶而言是有效的，但當用戶數量大量增加時服務器系統會難以支撐。

　　設想一下，如果“移動的音樂盒”業務在用戶的電話中同時列出前10首最流行的音樂，有 50,000個用戶使用服務而每一個用戶的平均無線連接接速度是128kbps，假設每個音樂文件的大小大約3MB，每次進入排行榜的音樂條目都必須發送給50,000個用戶，假設內容服務器每次只能夠處理 1,000個并發連接，那么，一共需要用多于兩個半小時去傳送一個音樂剪輯給所有用戶。在這期間,服務器會不斷地產生128Mbps的輸出信息量。對于每一個營運商來說，50,000個用戶只是一個很小的數目。

　　下一個需要考慮的問題是象移動電視這種實時服務所消耗的帶寬容量。在這種情況下，連載服務 (如上所述) 是用不到的。換言之，一個 50,000個訂戶的移動電視服務需要一個可以同時處理50,000個鏈接。盡管這在技術上可能是很節約的。但是，當很多訂戶同時使用它的話，會產生巨大的吞吐量。

　　因?yàn)轭l譜是一種有限和昂貴的資源，移動網絡，特別是移動鏈接，當同一個服務器的眾多接收者使用同一個鏈接的時候，極易造成瓶頸現象。例如，設想球迷們用他們的移動電話來同步收聽足球比賽，他們通常采用的方式是用收音機。這種情況下如果不禁止的話，使用點對點技術的移動通訊服務效率將會非常低。因此，采用支持點對多點的廣播/組播技術將更加有效。

移動網絡中的MBMS和BCMCS

MBMS 和BCMCS為移動網絡增加了以下特點：

一組控制廣播/組播服務的功能。MBMS使用廣播/組播服務中心；BCMCS則稱之為BCMCS控制器。

在核心網的進行廣播/組播數據流路由。

在一個信元里進行有效的點對多點的無線傳輸。

　　另外, MBMS 和BCMC為分發多媒體數據定義了協議和媒體編碼器。少數的協議和非媒體解碼器是新的特點。取而代之,它們更像在線需求流動和其他服務器共同分享。

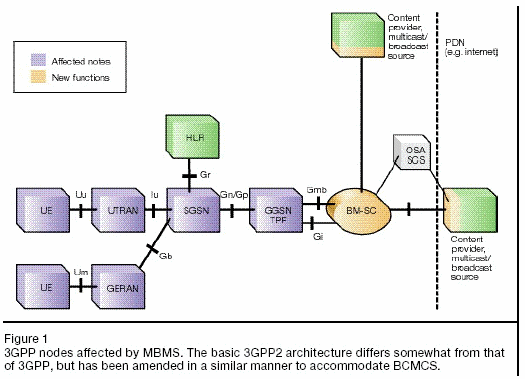

　　圖1指出了在3GPP結構中受MBMS影響的節點。同時也突出了新的BM-SC，它負責提供和發送移動廣播服務。 BM-SC服務器是一個希望使用MBMS來進行內容傳送服務的入口，它建立和控制MBMS到移動核心網絡的連接，同時安排和釋放MBMS的傳送。BM-SC也提供服務通告給終端用戶。這些通告包含一個終端需要使用MBMS服務所需要的信息 (例如組播服務標識符，IP組播地址，傳送時間，多媒體描述等等)。BM-SC能夠用于對內容提供者的信息傳送產生費用記錄，同時也可以管理3GPP為組播節點定義的的安全功能。

　　由于MBMS標準并沒有定義BM-SC的功能如何實現，因此廠家可以將它們部署到不同的節點，還可以將它們集成到現有的核心和服務網絡節點。

　　在核心網絡，MBMS和BCMCS增加了創造和管理廣播和組播信息分支所需要的功能和協議信息。

　　MBMS的一個顯著特點就是能夠使運營商在非常精確的地理位置上定義廣播和組播服務，基本上可以精確到一個無線信元的位置，這些地理位置可以配置成MBMS服務區域。核心網絡的每個節點通過下游節點的列表來決定哪里需要傳送MBMS服務數據。在GGSN（Gateway GSN）層，該列表包含了SGSN（Serving GSN）數據轉發方向。在SGSN層，該列表包含了WCDMA地面無線接入網絡的RNC（Radio Network Controller）節點，或GSM無線接入網絡，每個BSC（Base Station Controller）節點都需要接收數據。對于在組播接點展開的服務，核心網絡通過追蹤用戶當前注冊的服務來管理一個動態數據分發樹，并通過IP組播的方式來轉發MBMS數據給服務于注冊用戶的下游節點。

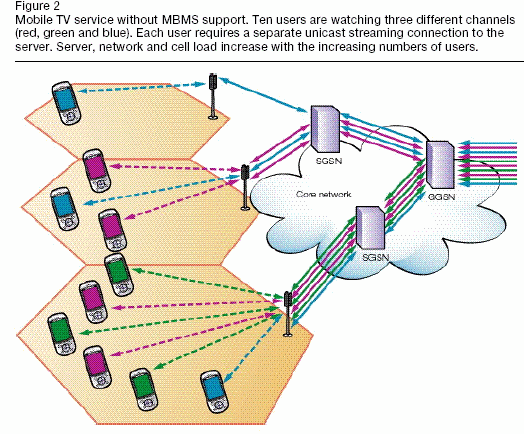

　　以下例子描述了通過移動廣播來開展流媒體服務的性能。圖2描述了當多個移動電視用戶通過單播的方式來同時觀看三個不同信道的情景。在這情況下，每個用戶都需要與服務器建立一條獨立的流媒體鏈接，服務器和網絡的負載則與用戶數量成正比。在這個例子中，由于有10個移動電視用戶，流媒體服務器必須處理10個流媒體鏈接。隨著用戶數量的不斷增加，服務器負載將不斷增加，同時核心網絡和無線網絡的均會產生大量的數據流量。

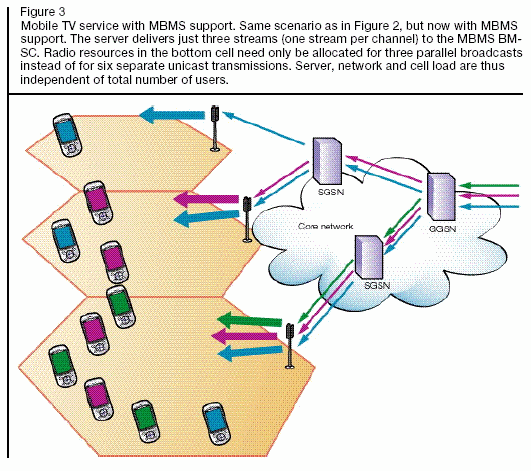

　　圖3描述了通過MBMS來提供移動電視服務的相同情形。服務器對每個信道只需要傳送一條流媒體連接到MBMS BM-SC。在有需要的時候，在核心和無線網絡的數據流只有在需要的時候才被復制。在這個例子中,流媒體服務器只需要處理三個并發流媒體鏈接，因此，在最末端的無線節點使用三個并發傳輸會話就取代了原來的六個獨立單播連接。注:：雖然例子是用于3GPP MBMS，它也適用於3GPP2 BCMCS。

　　此外，MBMS和BCMCS除了支持流媒體發送之外，MBMS也支持下載。MBMS下載可以應用于有效地將文件從一個地點發送給多個接收者。MMS服務如果使用這個功能上獲得很大的收益 (例如提供精彩體育視頻短片的傳送服務) ，而目前的MMS服務是使用點對點的技術進行發送的。將來，MMS子系統可以很方便地與BM-SC進行對接，從而使用MSMS下載來進行短片的發送。相對于MBMS而言，BMSCS并沒有定義相關的協議來明確地支持文件下載服務
。

　　通過MBMS的廣播/組播器來進行文件的傳送需要特別的注意。由于MBMS的廣播和組播屬于單向傳輸技術，因此不能使用需要雙向單播連接的TCP協議。然而，IETF為文件傳送提出了一個叫FLUTE（File Deliver over Undirectional Transport）的框架，F(xiàn)LUTE使用了在傳輸層以下的UDP協議。然而，由于UDP是不可靠的，F(xiàn)LUTE同時使用了前向糾錯（FEC）框架來防止突發性的數據包丟失。但是，即使使用了FLUTE也不能保證經常出現的無錯誤遞送，于是MBMS也提出了一個點對點的文件修復程序，該程序會在文件進行了廣播或組播后執行。在此其間，接收者可以連接到文件修復服務器并請求數據。因此，MBMS總是能夠保證可靠的文件傳送。

典型的MBMS工作流程

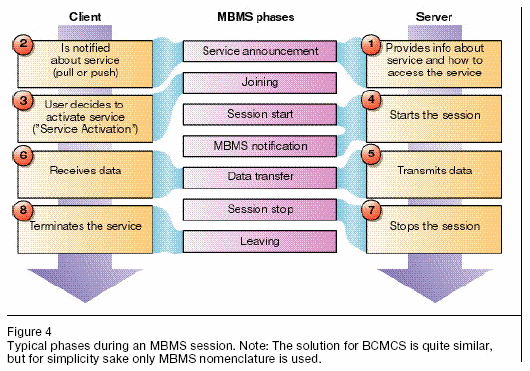

　　圖4展現了一個典型MBMS工作流程的多層參考模型。BCMCS的解決方案也是十分相似的,但是為了簡單只是用MBMS命名。

　　一開始，特定的MBMS服務信息被發送到提供服務的服務器，這些信息一般作為服務通告。服務通告提供服務信息和終端的訪問方法。發送MBMS服務通告給終端用戶的方式有很多種，最簡單的方法就是是將它們儲存在一個WEB服務器，通過HTTP或WAP的方式進行下載。同時也可以通過現有的機制將服務通告發送到終端，如SMS或MMS，或者通過特定的MBMS服務通告信道來進行發送。

　　用戶訂購服務通告的服務后所發生的事情取決于該服務是廣播或組播服務。廣播服務不需更多的操作，終端根據服務通告的參數可以很簡單地切換到相關信道。如果是組播服務，必須根據服務通告的參數向網絡發起一個加入會話請求，用戶終端就變成了MBMS服務組的一個成員，來接收服務發送的數據。

　　在傳輸開始之前，BM-SC一定要向在核心網絡的GGSN發送一個會話開始請求。GGSN在內部分配請求和把該請求轉發給相關的SGSNs。 SGSNs依次序地請求能夠保證服務質量(QOS)的無線資源的位置，最后，與該MBMS服務組相關的終端會被通知開始傳送內容。

　　服務器開始傳送多媒體數據給BMSC，該BMSC轉發數據給MBMS運送者。數據被傳送給參與MBMS會話的所有終端。

　　最后，服務器發送一個會話結束的通告表示數據傳輸完畢。

想離開MBMS組播服務的終端用戶發送一個“服務離開”的請求給網絡, 網絡就會將使用者從相應的MBMS服務組中脫離開來。

無線網絡中的廣播和組播傳輸

　　伴隨著MBMS和BCMCS提出，專門針對GSM，WCDMA和CDMA2000的廣播和組播傳輸協議已經開發完成。而且，廣播和組播無線傳輸必須同時服務于大量的用戶，雙向的點對點通信技術無法滿足對帶寬和容量要求越來越高的移動視頻服務。換句話說，目前的帶寬狀況不適用于用戶在有限帶寬下所需要的服務，而新的無線傳輸技術將能夠滿足覆蓋全部地區并且無論帶寬狀況如何的用戶需求。

GSM的廣播和組播無線傳輸

　　在GSM系統中，MBMS使用GPRS和EDGE模塊和編碼機制（CS1-4和MCS1-9）。MBMS同樣也使用GPRS和EDGE的PDCH（Packet Data Channel）進行點對多點傳輸，RLC/MAC（Radio Link Control/Medium Access Control）協議在第二層。作為對點對點傳輸，MBMS也支持多時槽操作。

　　既然這樣一來，每個MBMS會話可以使用無線網絡的四個時槽。

　　早期的模擬實驗已經表明一個直接轉發的MBMS傳輸性能是不令人滿意的。因此，為了增加性能，引入了以下兩個措施：

　　帶自動重復請求(ARQ)功能的RLC/ MAC--也稱PDAN（Packet Downlink Ack/Nack）模式。在這個模式中，信元的會話反饋將達到16次之多，這樣，終端沒有正確接收到的RCL數據塊將通過MBMS無線傳輸進行重新廣播，達到冗余的目的。

　　不帶自動重復請求(ARQ)功能的RLC/ MAC。在這個模式中，RLC數據塊將會按照預先設定重傳次數進行重新傳送。

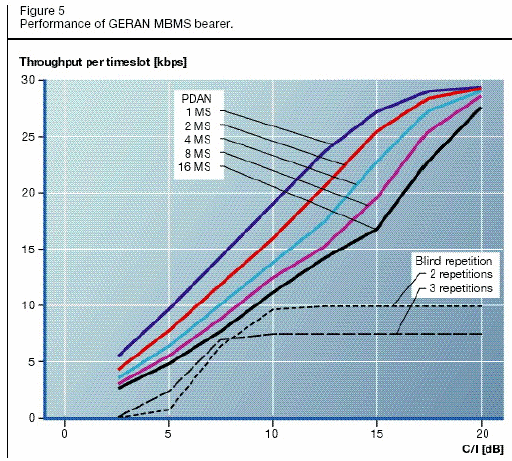

　　圖5比較了不同數量的用戶在盲目重傳和PDAN模式下的不同。為了方便比較，假設每個基站都具有相同的C/I（Carrier-to-Interface）速率。實際上不同基站的C/I速率并不相同，因?yàn)榛镜姆植急榧霸谡麄€(gè)信元中。注意：這個例子采用MCS-6 EDGE編碼機制，如果采用GPRS編碼機制的話結果結果只有一半的吞吐量。

　　通過防真測試表明，在用戶集中的區域下進行速度為40kbps的視頻廣播，在PDAN模式中需要二到四個時槽的EDGE信道來編碼，而盲目重傳模式則需要四個時槽的EDGE信道來編碼。注意：一個規則的點對點EDGE信道能夠使用兩個時槽進行相同速率的編碼，但是只有對一個使用者。對三個使用者,別需要六個時間點。四個使用者需要八個時間點，等等。因此,如果有兩個使用者在通電話，MBMS點對多點負載器就象一個規則的點對點連接一樣有效率。和隨著使用者的增加變得更加有效率。

　　MBMS 終端機將會或許被建立在已有的升級的軟件的EDGE硬件來支持MBMS發信號程序。

　　在GSM中，MBMS移動負載器能籍由GPRS/EDGE數據流程被多重發送--甚至在相同的時間點上。一個配置情節可能要刺激 MBMS密集的EDGE被配置的地區。在沒有EDGE的區域， MBMS能夠通過點對點的GPRS被提供另外一個配置情節可能需要調整在功能性的水平中。例如，用MBMS廣播開始和增加MBMS多點廣播。這會在沒有用戶要求服務的情況下節省電池的容量。

WCDMA的廣播和組播無線傳輸

　　在WCDMA中，MBMS利用現有的邏輯和物理信道來進行擴展。事實上，在WCDMA上實現只需要三個新的邏輯信道和一個新的物理信道，三個新的邏輯信道分別是：

MBMS點對多點控制信道（MCCH），包含正在進行和即將進行的相關MBMS會話的詳細信息；

MBMS點對多點時間信道（MSCH），提供MTCH的數據時間表信息；

MBMS點對多點流量信道（MTCH），承載實在的MBMS應用數據。

　　在WCDMA網絡中，MCCH、MSCH和MTCH重復使用轉發接入信道 (FACH) 和公共控制物理信道(S-CCPCH)來進行傳輸，RLC和MAC層重復使用已有的協議盞。

　　在MSMS中MTC使用兩種交叉深度 (TTI)：40和80ms。一個長交叉深度（TTI）的選擇經通過逐漸消失的多樣性傳播用戶數據。這就是，依次序，產生改良的MBMS能力。

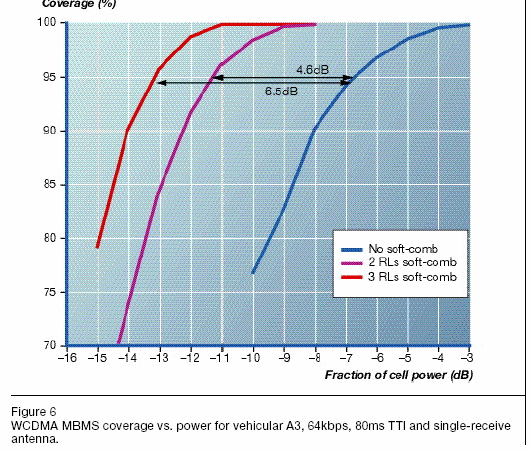

　　在3GPP Rel-6中，MBMS介紹了一些為那實際的MTCH分層堆積的能力加強。它們之中的其中一個，軟件與FACH聯合，尤其值得注目。圖6顯示從軟件聯合得到的增益。與單獨的移動連接相較，兩個移動連接軟件聯合增益達到大約4.6dB；三個移動連接軟件聯合增益達到大約6.5dB。

　　在WCDMA網絡中，MBMS的一個重要的特性就是其建設成本并不依賴于信元的用戶數量。

　　很顯然，在相同的信元里提供MBMS服務，MBMS在點對點鏈接上具有很大的優勢。在一個信元里只有少數MBMS用戶的時候，用戶之間使用點對點鏈接更加有效率。當MBMS點對多點傳輸變得比多個獨立的點對多點傳輸更有效率的時候需要考慮更多的結果。交叉點依靠仿真來計算出來，包括點對點和點對多點功能層。有趣的是，通過仿真實驗表明交叉點只有一兩個用戶。為了提供完全的彈性，一個計算程序被介紹在標準方面使網絡能夠保持對MBMS使用者在一個電話中的數量追蹤。因此幫助網絡決定使用哪一個負載器。

　　由于采用了WCDMA MBMS技術（3GPP REL-6），一個5Mhz的載波單元可以承載16個64kbps的點對多點MBMS信道。如圖6所看到的是一個帶天線信號接收終端。終端的執行選項包括雙天線接收和高級接收技術，例如一般的搜索接收器 (G-RAKE)，將會極大地增加載波單元的總?cè)萘俊Ｖ苯愚D(zhuǎn)發的雙天線接收可以使WCDMA MBMS容量增加1倍，每個載波單元可以達到32個信道。附加沖突介紹附加的沖突壓力技術的引入，例如G-RAKE，將會進一步改良能力，對可能或超過40個信道，符合于2.5Mbps的能力和超過的總的載波能力。

　　MBMS的一個重要特性就是是靈活性，MBMS可以被設定為信元運送者的其中一部分，剩下的部分用于其他服務，如一般的語音和數據服務。MBMS部分包含可變數量的MBMS無線傳輸，每個無線傳輸可以提供不同的速率。雖然MBMS支持的用戶接入速率可達到256kbps，鑒于目前移動終端的屏幕大小和解像度，64kbps速率一般用于新聞?lì)l道應用和128kbps速率一般用于體育頻道應用。

CDMA2000和廣播和組播無線傳輸

　　與WCDMA非常相似，CDMA2000使用現有IS-2000(1x)IS -856(1xEV-DO)定義的物理信道。為了彌補在點對多點通信上缺乏無線重傳協議的不足（沒有PDAN），一項附加的糾錯編碼層被引入到在現有的傳輸之上。MBMS相比，這個編碼被放置在無線接入網絡里，使編碼和接收者之間進行合適的通信。這個編碼是一個制定現有標準和編碼類型（Tourbo編碼）及規定一個每節8位字節的Reed-Solomon編碼矩陣排列，在這個矩陣的構成中有k排數據。 Reed-Solomon編碼包括并增加了n-k 排數據。所有的n排數據通過Tourbo編碼的方式把有關內容譯成電碼并發送到空間傳送給那些聯合使用BCMCS信號的用戶。

　　標準沒有指定最小或最大的終端能力。目前，已經商用的1xEV-DO網絡中的點對點信息交換下行速度可達到2.4Mbps。然而，這種速率并不能在信元的邊緣得到保證，但作為廣播服務，必須使包括信元邊緣用戶在內的所有用戶的服務能夠得到保證。而且，該速率1xEV-DO的總帶寬，因此就沒有足夠的能力滿足點對點的無線傳輸。更多的復雜的新的編碼系列和復雜的資料流媒體處理（media players）會更進一步降低傳輸?shù)乃俣�。給了這些限制，BCMCS 終端機使用者控制比率將可能與在WCDMA中的MBMS相似。

　　1xEV-DO促進了當前的服務，那就是說，BCMCS能與其它點對點數據通信相混合，包括將來的VoIP應用。
在移動系統中，由于相鄰近的單元會產生不同信號相互干擾，必須抑制以避免沖突。由于廣播服務傳輸相同的內容，意味著沒有必要抑制鄰近單元的信號。由此看來，一項新的1xEV-DO廣播和組播無線傳輸技術已經就緒。一個建議就是，在DVB中開始使用基於OFDM的相同技術；另一個建議就是，在現有的CDMA網絡中開展更強大的接收服務。由于這些信道都會向后兼容當前的信道，因此，使用BCMCS的運營商可以選擇現有的信道、新的信道，或兩者都選擇(消耗較多的帶寬)。

總結

　　如果廣播類的服務需要進行大規模的市場推廣，必須通過3GPP MBMS、3GPP2 BCMCS來規范移動廣播/組播能力，并且由OMA來制定相關的廣播/組播服務層功能規范。

　　由于MBMS和BCMCS都使用很多目前現有的無線和核心網絡協議，因此降低了終端和網絡的實現成本，而移動運營商也可以保留原有的商業模式。由于信元的體積非常小，移動廣播網絡能夠非常容易地實現將用戶定制的內容發送到網絡的不同區域。總體而言，移動廣播網絡相對與非移動廣播網絡（例如DVB-H）來說有幾個優勢，非移動網絡需要更新終端、增加額外的網絡投資和需要建立嶄新的商業模式。

　　MBMS和BCMCS的引入將會極大地推進已現有服務的能力。例如，WCDAM網絡的一個信元可以提供2.5M的帶寬，同時提供多個64kbps的新聞信道128kbps的體育信道。這提高的能力將會刺激新的，移動電話，大眾傳媒服務的發展。因?yàn)橐苿?dòng)無線服務能夠與已存在的移動服務多重存在。例如語音和數據，交互式的視頻廣播服務將會成為一種全新的服務。

　　在2005年4月，愛立信公司（Ericsson）首次展示了真正的交互式移動電視服務。在Milia電視和廣播盛會，Ericsson展現了一個現有的交互電視格式能被傳送到有多媒體功能的移動電話上。觀眾可以與移動電視節目進行交互活動，只需要按電話的回復鍵就可以發送投票或問候(SMS-tp-TV或MMS-to-TV)。

　　移動廣播可以使運營商通過普通服務和網絡架構為用戶提供電話、Internet和移動電視服務。

附表，術語與縮略詞

3GPP	第三代合作協議
3GPP2	第三代合作協議2
ARQ	自動重新請求協議
BCMCS	廣播組播業務
BM-SC	廣播組播業務中心
CBS	小區廣播業務
C/I	載波干擾比（載干比）
DAB	數字音頻廣播
DVB	數字視頻廣播
DVB-H	手持式數字視頻廣播
EDGE	基于GSM（制式進化的）增強數據速率（技術）
FACH	前向接入信道
FEC	前向糾錯
FLUTE	單向傳輸上的文件傳遞
GERAN	GSM/EDGE無線接入網
GGSN	GSN網關
GPRS	通用分組無線業務
G-RAKE	廣義耙式接收器
GSM	全球移動通信
GSN	GPRS支持節點
HTTP	超文本傳輸協議
IETF	網絡工程任務組
IP	互聯網協議
MAC	媒體接入控制
MBMS	多媒體廣播/組播業務
MCCH	MBM點對多點控制信道
MICH	MBM通知指令信道
MMS	彩信業務
MSCH	MBMS一點對多點調度信道
MTCH	MBMS一點對多點傳輸信道
OFDM	正交頻道復用
OMA	開放移動聯盟
OMA BCAST	致力于“瀏覽器和內容”移動廣播業務OMA分支機構
PDAN	ACK/NACK下行數據包
PDCH	數據包控制
PTM	一點對多點
PTP	點對點
RLC	無線鏈接控制
RNC	無線網絡控制器
S-CCPCH	第二公共控制物理信道
SGSM	GSN業務
SMS	短信業務
TCP	傳輸控制協議

　　資料: “ Mobile broadcast/multicast in mobile networks ”
　　by Martin Bakhuizen and Uwe Horn

　　翻譯：廣州富年電子科技有限公司姚薇校對：潘永強

廣州富年電子供稿　CTI論壇編輯
