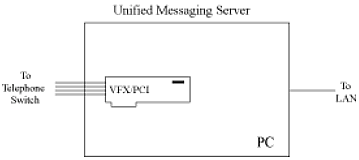

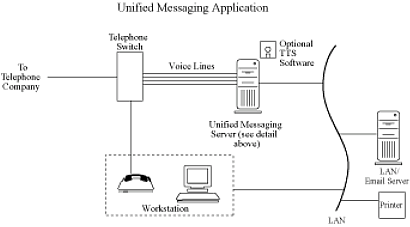

| 端口數量 |
4 信道用于呼叫處理和電傳 |
| 系統支持最大的板卡數量 |
16 |
| 模擬網絡接口 |
板上模擬環路開始 |

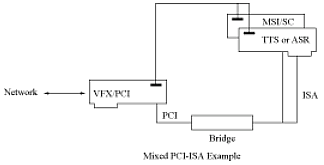

| 資源共享總線 |
SCbus 或者 CT 總線 |

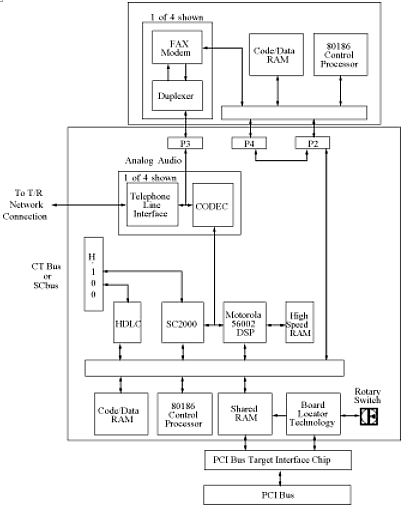

| 傳真modem |
Rockwell R144EFXL |
| 傳真控制微處理器 |
Dialogic® 80C186 @ 16
MHz |
| D/41EPCI 控制微處理器 |
Dialogic® 80C186 @ 16
MHz |
| 呼叫處理 |
|
| 數字信號處理器 |
Motorola DSP56002 @ 49 MHz,
128 K word private, 0 等待狀態SRAM |
| |
|
| 電傳說明: |
|
| 傳真兼容性 |
符合ITU-T G3 (T.4, T.30), 符合ETSI
NET/30 ， T.6 |
| 數據速率 |
14,400 b/s (v.17) (最大) |
| |
可變速率選擇 |
| |
秩侗逐級為12,000 b/s, 9600 b/s,
7200 b/s, 4800 b/s, 或者更低 |
| 發送數據模式 |
MH (改進的 Huffman), MR (改進的
Read), 和MMR (改進的 Modified Read) （可有或者沒有ECM） |
| 接收數據模式 |
MH (改進的 Huffman), MR (改進的
Read), 和MMR (改進的 Modified Read) （可有或者沒有ECM） |
| 文件數據格式 |
TIFF/F (Tagged Image File
Format)格式 |
| |
MH, ASCII 和 Katakana 文本, 發送 |
| ASCII-to-fax
轉換 |
On-board 轉換
直接發送文本文件
支持多字體
支持嵌入式格式命令
自動產生頁頭 |
| 糾錯 |
檢測,報告和改正錯誤掃描行 |
| 圖像寬度 |
215 mm (8.5 in), 255 mm (10.0
in), 303 mm (11.9 in) |
| 圖像大小 |
在頁面大小范圍內自動調整水平和垂直長度 |
| 輪詢模式 |
正常和反復 |
| 圖像分辨率 |
正常(203 pels/in x 98 lines/in) |
| |
好(203 pels/in x 196 lines/in) |
| 最小填充 |
自動插入或者刪除位 |
| |
|
| 主機接口: |
|
| 總線兼容性 |
PCI. 符合 PCISIG 總線規范, Rev.
2.1. |
| 總線速度 |
最大33 MHz |
| 總線模式 |
在目標模式內32 bit 到16 bit 轉換 |
| 共享內存 |
64 Kbyte 頁 |
| I/O 端口 |
無 |
| |
|
| 電話接口: |
|
| 中繼類型 |
環路開始 |
| 阻抗 |
可由參數配置 |
| 環路電流 |
8 到100 mA |
| 振鈴檢測 |
最小15 Vrms, 13 到68 Hz |
| 回聲損耗 |
可由參數配置 |
| 話音交調 |
信道之間小于 -70 dB 1 kHz |
| 信噪比 |
70 dB (參照-15 dBm) |
| 頻率響應 |
300 Hz到3400 Hz ±3 dB (收發) |
| 連接器 |
4個RJ-11 |
| |
|
| 功率要求: |
|
| +5 VDC |
最大2.62 A |
| +12 VDC |
最大200 mA |
| -12 VDC |
最大150 mA |
| 運行溫度 |
0°C到 +50°C |
| 存儲溫度 |
-20°C 到 +70°C |
| 濕度 |
8% 到 80% 非冷凝 |
| 尺寸 |
PCI長卡, 12.3 in.長. (沒有預留邊)
or 13.3 in.長 (有預留邊), 0.79 in.寬 (總包裝), 3.87
in. 高(不包括插頭) |
| |
|
| 冷卻條件: |
|
最大室內空氣溫度
50°C
45°C
40°C
35°C
30°C
室內空氣vol. (ft3/min.) per board (US/Japan)
1.9
1.5
1.3
1.1
0.96
注意: 系統設計必須滿足空氣流通條件要求。 |
| |
|
| 安全& EMI 保證: |
|
| 美國 |
FCC part 68 ID #: EBZUSA-75385-VM-T;
FCC Part 15, Class A
UL: E96804 UL1950 |
| 加拿大 |
DOC: 885-5542A |
| 保證 |
標準3年 |
| |
|
| Spring Ware固件技術說明** |
| 音頻信號: |
|
| 接收范圍 |
-50 to -13 dBm (正常), 平均語音信號.***
可由參數配置. |
| 自動增益控制 |
根據應用可以設置， -18 dBm 以上導致全記錄，
可由參數配置 |
| 靜默檢測 |
正常-38 dBm， 可以軟件調整 |
| 發送電平 (加權平均) |
正常-9 dBm， 可以參數配置 |
| 發送音量控制 |
40 dB 可調整范圍, 隨著應用定義增加 |
| 頻率響應 |
|
| 24 Kb/s |
300 Hz 到 2600 Hz ±3 dB |
| 32 Kb/s |
300 Hz到3400 Hz ±3 dB |
| 48 Kb/s |
300 Hz到2600 Hz ±3 dB |
| 64 Kb/s |
300 Hz到3400 Hz ±3 dB |
| |
|
| 音頻數字化: |
|
| 24 Kb/s |
ADPCM @ 6 khz 采樣 |
| 32 Kb/s |
ADPCM @ 8 kHz采樣 |
| 48 Kb/s |
μ-率 PCM @ 6 kHz采樣 |
| 64 Kb/s |
μ-率PCM @ 8 kHz采樣 |
| 數字化選擇 |
由應用選擇，根據不同的呼叫而不同 |
| 回放速度控制 |
音調控制; 得到 24 和32 Kb/s 數據速率 |
| |
調整范圍: ±50%; 應用調整或者可編程 DTMF控制 |
| 音頻波形: |
支持11 kHz線性PCM, 8-bit 單一模式
(運行 Windows® 95 和 Windows NT時得到) |
| |
|
| DTMF 音頻檢測: |
|
| DTMF 數字 |
0 到 9, *, #, A, B, C, D ，
Bellcore LSSGR Sec 6 |
| 動態范圍 |
可編程, 確省設置 -36 dBm 到 +3 dBm
|
| 最小音頻持續時間 |
40 ms, 利用軟件配置可以增加 |
| 數字間定時 |
檢測相似數字需要 40 ms 數字間隔延遲
檢測不同數字需要 0 ms 數字間隔延遲 |
| 波形畸變和頻偏 |
符合 Bellcore LSSGR Sec 6 和
EIA 464 要求 |
| 可以接受的波形畸變 |
10 dB |
| 信噪比 |
10 dB (參考最低音頻幅值) |
| 噪聲容限 |
對于高斯噪聲，脈沖和功率線路噪聲符合 Bellcore
LSSGR Sec 6和 EIA 464 要求 |
| Cut through |
檢測 到-30 dBm ，在每個音頻 600 ohm
負載阻抗 |
| Talk off |
當 監控Bellcore TR-TSY-000763
標準語音 (LSSGR 要求規定檢測不能超過 470個數字)時， 檢測少于 20
個數字；當 監控MITEL語音類型時， 檢測0 個數字 |
| |
|
| 全局音頻檢測: |
|
| 音頻類型 |
單音或者雙音可編程 |
| 最大音頻數量 |
獨立于應用 |
| 頻率范圍 |
在 300 - 4000 Hz內可編程 |
| 最大頻偏 |
在 5 Hz增加量中可編程 |
| 頻率分辨率 |
小于 5 Hz. - 注意: 對于雙頻的距離有一定限制，間隔要少于60
Hz |
| 定時 |
在 10ms增加量中可編程 |
| 動態范圍 |
可編程, 缺省設置-36 dBm到 +3 dBm |
| |
|
| 全局音頻產生: |
|
| 音頻類型 |
產生單音或者雙音 |
| 頻率范圍 |
在 300 - 4000 Hz內可編程 |
| 頻率分辨率 |
1 Hz |
| 持續時間 |
10 msec 增加量 |
| 幅值 |
每音頻-43 dBm 到 -3 dBm, 可編程 |
| |
|
| MF 信令 |
|
| MF 數字 |
0 到 9, KP, ST, ST1, ST2, ST3
每 Bellcore LSSGR Sec 6, TR-NWT-000506 和
ITU-T Q.321 |
| 發送電平 |
符合 Bellcore LSSGR Sec 6, TR-NWT-506 |
| 信令機制 |
符合Bellcore LSSGR Sec 6, TR-NWT-506 |
| 檢測的動態范圍 |
每音頻-25 dBm到+3 dBm |
| 可以接受的畸變 |
6 dB |
| 可以接受的頻偏 |
小于 ±1 Hz |
| |
|
| 呼叫過程分析: |
|
| 忙音檢測 |
缺省設置檢測 76 中的74 個 忙/擁塞音，在97國家使用
，由 ITU-T Rec. E., Suppl. #2規定；缺省使用頻率和音調檢測
|
| |
在特定環境中可以為應用選擇快速檢測 |
| 回復檢測 |
缺省設置檢測 87 中的83 個 忙/擁塞音，在97國家使用
，由 ITU-T Rec. E., Suppl. #2規定；缺省使用頻率和音調檢測 |
| 語音檢測精度 |
>98% ，基于實際呼叫的數據庫 |
| 語音檢測速度 |
檢測話音小于 1/10th 秒 |
| 應答機器檢測™ 速度 |
80到 90%，基于應用和環境 |
| 傳真/modem檢測 |
可編程 |
| 中斷檢測 |
檢測北美 tri-tone的整個序列 |
| |
其它 SIT序列可以編程設定 |
| 撥號前撥號音檢測 |
可以應用定義; 支持多于3個用戶自定義的撥號音頻，可編程定義音頻
|
| |
|
| 音頻撥號: |
|
| DTMF 數字 |
0 到 9, *, #, A, B, C, D; 16
digits 每 Bellcore LSSGR Sec 6, TR-NWT-506 |
| MF 數字 |
0 到9, KP, ST, ST1, ST2, ST3 |
| 頻率變化 |
少于 ±1 Hz |
| 數率 |
最大10 digits/s, 可由參數配置 |
| 電平值 |
正常每音頻為-4.0 dBm per tone, 可由參數配置 |
| |
|
| 脈沖撥號: |
|
| 10 位數字 |
0 到 9 |
| 脈沖率 |
正常10 pulses/s, 可由參數配置 |
| 中斷率 |
正常位60% nominal, 可由參數配置 |
| |
|
| 模擬呼叫方識別: |
|
| 應用標準 |
Bellcore TR-TSY-000030
Bellcore TR-TSY-000031
TAS T5 PSTN1 ACLIP: 1994 (新加坡)
英國電信SIN 242 (Issue 01)
英國電信 SIN 227 (Issue 01) |
| 調制標準 |
Bell 202 或者V.23, 串行 1200 bits/sec
(復雜 FSK 信令) |
| 接收靈敏度 |
-48 dBm -1 dBm |
| 噪聲性能 |
最小18 dB SNR ，無差錯性能下0 -48 dBm
范圍 |
| 數據格式 |
經過API呼叫和命令的單一數據消息 (SDM) 和多數據消息
(MDM) |
| 線路阻抗 |
在呼叫方ID掛機檢測間隔中AC 阻抗600 Ohm
(@1.8 kHz) |
| 消息格式 |
ASCII 或者 二進制SDM, MDM 消息內容 |
| |
|
| 模擬顯示業務接口: |
|
| 每 Bellcore TR-NWT-000030產生FSK.
產生CAS音調和每Bellcore TR-NWT-001273 DTMF 檢測. |
| |
|
