　　使用多家廠商產品的通信解決方案，因為在單個PC機箱中可以安裝多個D/41JCT-LS板卡，所以可以將系統擴展到最多32個端口。

　　可下載的Spring Ware固件算法，由板內DSP執行，可以提供可變的24Kb/s到32Kb/s的ADPCM編碼方式和48Kb/s到64Kb/s的A率或u率PCM編碼方式，同時也提供u率A率的轉換。采樣速率和編碼方法可以分通道選擇。應用程序根據需要可以動態地改變采樣速率和編碼方式，以達到最優的數據存儲和語音質量。其他的編碼算法（如GSM和G..726）可以在支持VPIM標準的應用中使用。

　　Spring Ware固件同時也能夠在多種電話線路的情況下提供可靠的DTMF檢測、DTMF切入和talk off/play off刪除功能。

　　全球撥號脈沖檢測（global DPD）算法，作為D/41JCT-LS板卡的軟件選配件，使板卡可以在按鍵電話業務有限的國家使用，Global DPD產品可以基于不同的國家進行優化，從而提供高級的撥號脈沖檢測。

　　Dialogic語音產品提供了一套豐富的先進功能，包括最新的DSP技術和信號處理算法，可以用來組建任何通信系統的核心。使用工業標準的PCI總線擴展卡，用戶可以方便且經濟地使用Dialogic 語音產品創建用戶所需的系統，具有優良的性能。

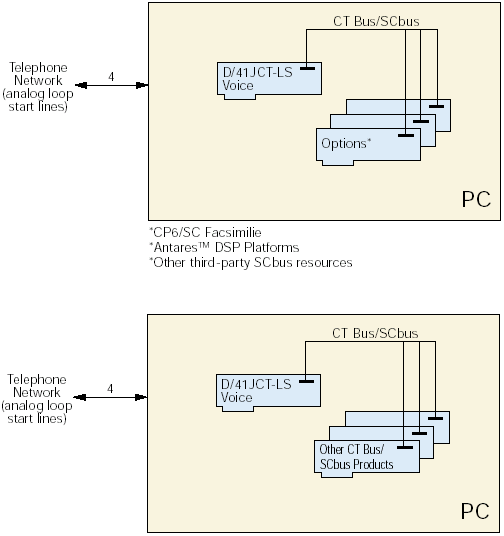

　　設置

　　使用D/41JCT-LS板卡開發的復雜的多媒體通信系統集成了如語音處理、傳真、文本到語音轉換等功能。這些板卡與其他SC總線和CT 總線板卡共享一套硬件和軟件的體系結構，提高了靈活性和可擴展性。用戶可以在現有的系統上添加功能和完善系統，這樣可以保護用于硬件和程序源碼上的投資。應用程序只要進行很小的改動，就可以容易的移植到更低密度或更高密度平臺。

　　D/41JCT-LS板卡可以安裝在任何基于PCI的PC或服務器（PCI總線或混合PCI/ISA總線）以及兼容機（Dialogic386，Dialogic486，或奔騰處理器的PC平臺）上。D/41JCT-LS板卡提供了創建4端口到32端口的集成語音方案所需的任何功能。所支持線路的最大數目依賴于應用程序、所需磁盤I/O的總數以及主機CPU和電源。

　　D/41JCT-LS板卡可以工作在包含Dialogic PCI和ISA產品的混合機箱中， D/41JCT-LS板卡的超前設計遵循新的H.100總線規范，并且能夠同下一代CT總線產品通信。D/41JCT-LS也可以通過選配部件CT總線/SC總線適配器與現存的SC總線產品相連。適配器提供同時連接D/41JCT-LS板卡和當前SC總線產品的SC總線接頭和H.100物理接頭。

　　應用

　·語音郵件/消息
　·交互式語音應答
　·聯系中心
　·Audiotex
　·Dictation
　·自動撥號器
　·統一消息應用
　·在線數據輸入/查詢

　　軟件支持

　　Dialogic Dialogic的系統軟件和軟件開發包都支持Dialogic D/160-JCT和D/320-JCT板卡，這些軟件支持WindowsNT、Windows2000和Linux等操作系統，這些開發包包含開發復雜的多通道通信應用程序的工具。

　　功能描述

　　D/41JCT-LS板卡使用獨特的雙處理器結構，這種結構將一個DSP的信號處理能力和一個通用的80186控制處理器的決策和數據移動能力結合起來。這種雙處理器結構減輕了主機的許多底層決策任務，從而易于開發強大的應用程序。這種結構處理實時事件，管理流行主機的數據，從而提高系統響應速度，減少主機處理要求，處理DTMF和電話信令，以及釋放DSP來執行呼入呼叫的信號處理。

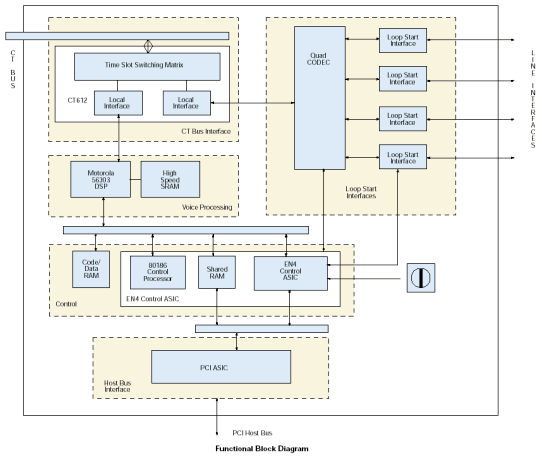

　　D/41JCT-LS板卡上的每一個模擬環路電話線接口從電話網接收模擬語音和電話信令信息（參見功能塊圖）。每條電話線接口使用可靠的晶體摘掛機開關（無機械接觸）和FCC-part 68B類的振鈴檢測電路。這種FCC建議的振鈴檢測器對由網絡上的電壓浮動產生的偽振鈴不敏感。每一接口都集成了對抗高壓尖峰信號和不利網絡條件的電路，使應用程序可以在振鈴過程中的任何時候摘機，而不會損壞電路板。

　　呼入電話信令（振鈴檢測、環路電流檢測和呼叫方ID信息）由線路接口檢出，并且通過控制總線路由到控制處理器�？刂铺幚砥黜憫�(yīng)這些信號，通知應用程序電話信令狀態，并且控制線路接口向電話網發送呼出信令（掛機/摘機）。

　　基于下載到DSP RAM中的Spring Ware固件，DSP對輸入的語音信號執行下列信號分析操作：

• 使用自動增益控制（AGC）來補償輸入語音信號的電平變化。
• 使用自適應差分脈沖編碼調制（ADPCM）、脈沖編碼調制（PCM）等算法對數字化的語音進行壓縮，以節省磁盤存儲空間。
• 檢測信號音-DTMF、MF和應用自定義的單音或雙音。
• 檢測靜音，以確定線路是無聲音還是呼叫者無響應。

　　對于輸出數據，DSP執行以下操作：

• 展開存儲的壓縮語音數據用來進行回放。
• 根據應用或用戶要求調節回放的聲音大小和速度。
• 產生信號音－DTMF、MF或者任何應用程序定義的普通信號音。


　　這種雙處理器組合也執行如下的輸出撥號和呼叫過程檢測：

• 向電話網發送摘機信號
• 撥號（呼出電話）
• 檢測和報告呼叫進程結果（線路忙或擁擠、操作員截聽、振鈴、無應答，或者如果應答呼叫，由人工應答、應答機應答、傳真或調制解調器應答）。

　　D/41JCT-LS板卡同時也支持可選的Global DPD軟件，Global DPD軟件即使在最困難的電話環境中都可以識別撥號脈沖。

　　
　　進行語音錄制的時候， DSP可以使用24Kb/s到64Kb/s的速率進行錄音，速率由應用程序根據所要求的語音質量和存儲效率來選擇。速率可以分通道選擇，而且每次播放和錄音函數初始化時都可以改變。DSP處理的語音由控制處理器發送到主機進行磁盤存儲。當重新播放一個存儲的文件時，處理器從主機中檢索語音信息并傳送給DSP，該DSP將文件轉換為數字化的語音，DSP將數字化的語音和相應的信令響應發送到編解碼器轉換為模擬格式，再傳送到電話網。

　　信令數據（摘機/掛機、振鈴、呼叫方ID等等）傳送到板內控制處理器，并且通過雙端口共享RAM和主機PCI總線發送到應用程序。

　　使用D/41JCT-LS板卡和CT總線時，來自網絡板卡或其他資源的數字語音和資源通過H.100接頭和CT總線接口進入板卡。由一個CT612芯片管理這些信號，并且作為通道協調器和矩陣交換機來緩存來自總線的高速信號數據，直到每個通道的數據發送到DSP。

　　CT612芯片在高速CT總線通道上傳送多路低速數據流。系統初始化后，下載固件的同時設置總線。該芯片具有矩陣交換能力，在板內控制處理器的控制下，CT612芯片可以將任何正在處理的呼叫連接到四條模擬線路中的任何一條上，或者連接到4096CT總線時隙的任何時隙上。這就允許應用程序根據需要將呼叫交換到其他資源上，如傳真、語音識別等資源。
　
　　板內控制處理器通過本地總線控制D/41JCT-LS板卡的所有操作，并且解釋執行來自主機的命令。處理器處理實時事件，管理流向主機的數據流，從而提供更高的系統響應速度，減少主機處理要求，將DTMF和電話信令傳遞給應用程序之前處理它們，以及釋放DSP進行信號處理。

　　處理器與主機之間的通信通過共享RAM完成，共享RAM作為輸入/輸出緩沖器，可以提高磁盤文件傳輸效率。這種RAM通過PCI總線同主機連接。為了滿足實時系統的要求，所有的操作都是終端驅動的。系統初始化時，Spring Ware固件從主機下載到板內代碼/數據RAM和DSP RAM來控制板卡的所有操作。并且使板卡具有智能性，易于功能完善和升級。

　　D/41JCT-LS板卡上的旋轉開關設置為0，D/41JCT-LS允許即插即用。板卡的設置完全由軟件完成。同樣，也可以將旋轉開關設置為其他值來手動安裝板卡，這樣易于鋪設電纜，也易于同Dialogic Dialogic 板卡定位技術（BLT）兼容。

　　硬件系統要求

　　D/160-JCT和320-JCT

• Dialogic386、Dialogic486或奔騰處理器的計算機，PCI總線或混合PCI/ISA總線
• 操作系統硬件要求隨使用的通道數目不同而變化
• 系統必須遵循PCISIG Rev.2.1或以后版本的總線規范


　　附加部件（帶部件市場名稱）

• Multi drop CT總線電纜（CBLCTB68C3DROP、CBLCTB68C4DROP CBLCTB68C8DROP, CBLCTB68C12DROP, CBLCTB68C16DROP）
• CT 總線/SC總線適配器（CTBUSTOSCBUSADP）
  SC總線終端連接器配件（1SCBUS1TERMKIT,2SCBUS1TERMKIT,3SCBUS1TERMKIT）

進一步了解信息，訪問我們網站www.Dialogic.com
地址：
1515 Route Ten
Parsippany，NJ 07054
電話：1-973-993-3000
本文檔所提供的信息與Dialogic產品相關，本文檔不包含產品的任何知識產權，除了提供了該產品的Dialogic一些術語和銷售的情況。除非以Dialogic的名義提供并且為銷售本產品服務，Dialogic不負任何責任，并且不為在產品的銷售和/或使用中所遇到的問題提供擔保，包括對某一特殊用途的適用性、產品銷路、以及侵害專利或者其他的版權和知識產權。

Dialogic產品不適用于任何可能產生人體傷害或死亡的應用，比如醫療、急救或維生的應用。

Dialogic隨時可能修改本手冊，恕不另行通知。
*其他名字或者商標的所有權屬于該公司擁有。
**所有的規范更改信息恕不另行通知。
Dialogic、Dialogic Dialogci、Dialogic386、Dialogic486、Pentium和其他Dialogic的標志是Dialogic公司或者Dialogic在美國及其他國家的子公司的注冊商標。
