第二課 MGCP和SIP功能描述

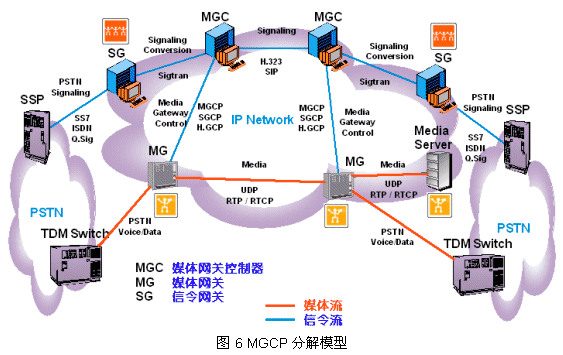

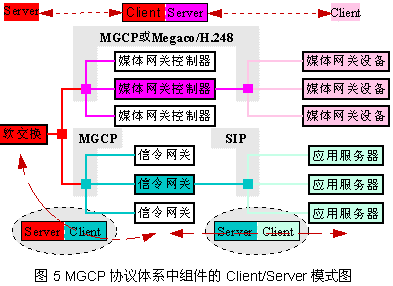

　　 為了進一步說明，圖6給出了MGCP協議模型的另一種表示：概念分解模型（請對照圖4、圖5）。下面介紹MGCP協議模型中最重要的協議：MGCP和SIP。

1. 媒體網關控制協議(MGCP)

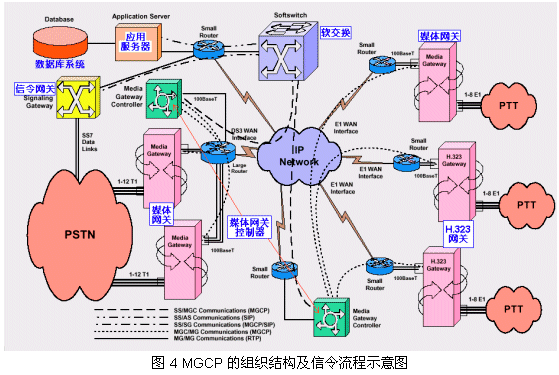

　　 從前面的圖4我們已經看到，在MGCP協議體系中的主要部件包含媒體網關控制器（MGC：Media Gateway Controller）、媒體網關(MG：Media Gateway)、信令網關（SG：Signaling Gateway）、媒體資源（Media Resource）。其中的媒體資源，包含編解碼器（Codec）、調制解調器（Modem）、交互式語聲應答系統（IVR：Interactive Voice Response）、橋路器（Bridge）等。

(1)邏輯組件

• 媒體網關MG：

  在不同網絡間提供媒體的映射或編碼轉換功能，比如把從PSTN來的64Kbps話音流壓縮成低速率的IP包交給IP網絡，并對從IP網絡到PSTN的數據包進行相反的操作。


• 媒體網關控制器MGC：

  控制、配置媒體網關MG。


• 信令網關SG：

  處理信令網的通信流，和媒體網關MG類似完成不同信令系統間的信令控制協調功能。


• 媒體資源MR：

  包含編解碼器（Codec）、調制解調器（Modem）、交互式語聲應答系統（IVR：Interactive Voice Response）、橋路器（Bridge）等。

(2)媒體網關(MG)的功能

媒體網關(MG)是MGCP中的關鍵設備，其功能包括：

• 媒體資源的預留與釋放；
• 提供媒體資源狀態的能力；
• 資源維護功能，對資源的維護操作不影響其他資源；
• 呼叫連接的維護和狀態監測；
• 用媒體資源進行媒體處理；
• 對終端的輸入數字流進行分析并對終端的腳本進行解釋執行；
• 對每個通道（Channel）的信令事件進行監測和信令插入；
• 具有對信令路由的迂回功能（Signaling Backhaul/Sigtran Backhaul）；
• 對MGC和MG或MG資源間的關聯信息進行管理維護。

(3)MGCP與H.323的對照

2. 會話初始化協議（SIP）

　　 SIP（Session Initiation Protocol）是一套用于創建、修改、終止IP會話的信令協議，這些IP會話包括通過IP網絡進行的多媒體會議等。

(1) SIP的功能

• 名字翻譯和用戶定位（Name Translation and User Location）。為了不管在哪兒都能定位指定的被叫方，SIP使用一套與Email地址類似的命名機制。每一個用戶由分級ULR元素共同決定，比如：SIP：user@company.com，80000001@beijing，或者username@202.112.10.4。甚至可以直接和Email地址關聯起來。


• 會話參數協商（Feature Negotiation）。SIP允許一次呼叫(Call)中的所有參與者(Participant)對會話的參數特征進行協商。比如，幾個可視電話用戶和一個移動電話用戶進行會晤時就不能用可視電話功能，但當移動電話用戶退出會話后他們就可以重新協商使用可視功能。


• 呼叫參與者管理（Feature Negotiation）。在一次會話過程中，與會者可以邀請其他用戶加入或者轉移、保持、取消聯接。

(2)SIP組件

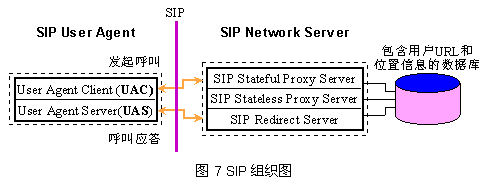

　　 SIP包含兩個基本組件：SIP用戶代理（SIP user agent）和SIP網絡服務器（SIP network server）。SIP通信將在這兩種組件進行。如下圖7所示：

　　 SIP用戶代理實際上呼叫的終端系統部件，而SIP網絡服務器則是處理多點呼叫（IP會議）有關信令的網絡設備。SIP網絡服務器的主要功能就是完成用戶名解析和用戶定位。

(3) SIP-T(SIP for Telephony)

　　 SIP-T為基于SS7的PSTN網絡用戶和基于SIP的IP電話網絡用戶間的呼叫建立提供了互通機制。
