五. 專門為IP領域設計的集中一代系列

－　CG6000　－

　　CG系列不僅是另一種計算機電話產品，在提供PSTN連接的時候，它從設計開始就是為了滿足IP包體系結構的全面要求的。它專門為用于聚合IP／PSTN、語音／數據環境做了調整，并包含了一個硬件輸入／輸出結構作為主要部分，通過一個包接口，這一結構被針對媒體流化做了優化。CG系列提供充分的可升級能力和靈活性，適合作為各種應用選擇的平臺，從小型企業方案到高密度、運營商或業務提供商平臺。詳細特點包括：

　　◎ 一個高度集成化的軟件體系結構，它和硬件配合向用戶提供友好的開發環境，
　　　 使開發的產品能以最快的速度推向市場。
　　◎ 大范圍的密度配置，可配置從24至360個VoIP端口，可以滿足從小企業到很高
　　　 密度、大規模的裝機要求。
　　◎ PSTN端口可以由軟件選擇是用T1還是E1
　　◎ 全面的PSTN T1和E1入網認證，便于部署到全球任一個角落
　　◎ 一個成熟的、緊湊的、集成了硬件和軟件的開發平臺
　　◎ 熱插撥、雙份、冗余的IP接口，和其它高可用性功能一起定位于嚴酷要求的
　　　 部署。

－　CG6000C�。�

－　CG6100C　－

－　CG6500C�。�

　　CG系列能提供建立大范圍解決方案所需的連接和媒體處理能力，比如：一個網關，一個增強業務平臺，一個通知服務器，或者是一個電話卡平臺。當市場上大部分產品都被設計成網關平臺時，CG系列為各種端點提供相同的支持──不管是PSTN電路交換中繼，還是基于IP的包傳送，或者是基于主機的資源──允許創建標準的網關、媒體服務器、和唯一應用，都很容易。由于同時支持PSTN和IP網絡，將來要過渡到純IP世界也很容易。

TOP↑

　　5.1 平臺

　　集中一代由緊密集成在一起的平臺組成，設計用于高度優化的方案開發，容量規模可以在很寬的范圍內選擇，選擇包括端口密度、成本控制、以及性能要求。具體的平臺有：CG6000、CG6000C、CG6100C和CG6500C。CG6000是PCI總線平臺，而其它是Compact PCI總線平臺。所有平臺都包含有兩個冗余的以太網IP接口，只有CG6100C是例外，它不提供IP連接，側重于中繼連接應用。所以，雖然CG6100C和其它集中一代平臺都建立在相同的體系結構之上，但是本文中有IP功能的信息都不適用于它。

　　表1提供了集中一代系列主要特點的小結。每個產品有多個版本，提供一定范圍的選項，允許開發人員為每個應用選擇最適宜的配置。

表1 集中一代系列的主要特點小結

TOP↑

　　5.2 中繼連接優勢

　　媒體網關要連接到現存的PSTN中，媒體網關要在全球范圍內部署，就必然要求它和每個地區內的多個不同的PSTN要求相適應。僅僅引證互操作測試是不夠的；在每個部署的地區都必須拿到官方規范化的入網證書。NMS在這方面的力量是無與倫比的，拿到了超過40個國家的入網證書。對NMS來說，拿入網許可證只是部署過程中要解決的一個小問題。

TOP↑

　　5.3 易于移植

　　NMS技術為開發商提供建立下一代網絡（NGN）媒體網關所需的功能：高密度PSTN接口，高密度VoIP資源，功能豐富的媒體處理，以及運營級的SS7信令。CG系列具有易于移植的特點，能夠橋接傳統PSTN和當前的IP網絡，給予企業選擇它們的通信基礎設施的靈活性。和發貨地址的在線購物應用。

TOP↑

　　5.4 Natural Access的能力

　　CG系列由NMS Natural Access開發和運行時環境支持。Natural Access提供始終如一的API集，它與操作系統無關，因此給予真正的應用程序可攜帶性。利用獨立于Natural Call Control服務的Natural Access協議，編程人員可以方便快速地開發出健壯的應用，這些應用可以運行在多種類型的通信接口上。Natural Call Control通過在CG板嵌入的控制處理器上運行協議，將加在主機CPU上的處理負荷減到最少。Natural Access提供貫穿NMS聯盟一代（AG系列）和集中一代（CG系列）所有產品的統一應用開發平臺。

TOP↑

　　5.5 傳真處理能力

　　通過IP網發實時傳真的技術越來越成熟，ITU為此推出了T.38對這種技術進行了規范化。T.38實時傳真標準使得不同開發商的傳真解決方案之間可以通過IP網相互對話，主要是針對IP傳真網關應用。

　　實時傳真方案是為滿足某些用戶的需求，這些用戶希望通過IP網發傳真能保持和通過PSTN發傳真一樣的使用習慣，包括能夠意識到：當傳真會話完成的時候，目的傳真機就已經收到了傳真圖象。這種技術也是那些想支持傳統傳真機但又想通過因特網發傳真的開發商的要求。IP電話網關開發商也想通過IP網實時地發送傳真流量，就和發送語音一樣。

　　和傳統PSTN傳真相比，IP傳真有幾個主要優點：
　　◎ 多址公司可以利用現有固定成本的IP網，發送大部分或全部公司內部傳真，
　　　 免除了通過公共電話網發傳真時每次都收取的呼叫費用。
　　◎ 多址公司和單址公司都可以通過廉價的IP傳真業務降低它們的國際傳真成本。
　　◎ 提供使用記錄和傳真狀態記錄。還有傳真發送通知。
　　◎ 支持傳統的傳真機及習慣的操作流程，讓公司可以充分利用在設備和雇員培
　　　 訓方面的現有投資。

　　CG系列通過Fusion 4.x T.38傳真功能對T.38 IP傳真提供完全的支持。在IP網關應用中，傳真功能可以輕易集成到VoIP功能之中，包括在單個呼叫內的語音與傳真相互切換。

TOP↑

　　5.6 媒體處理能力

　　CG系列為創建VoIP/FoIP應用提供新的、簡單化的編程接口。利用一個非常直觀的"端點─通道─端點"編程模型，加快了VoIP/FoIP網關和增強業務的建立過程。編程接口為標準配置提供預定義處理結構，比如：PSTN→G.723→RTP處理管道。同時，它還提供定制的靈活性，可以定制到希望的任何一層上，比如一個新的語音編碼器，在每個方向上可以定義不同的信號處理方式，甚至可以把輸入／輸出接到一個板外的處理單元。這種靈活性加速了開發和部署新的、不同應用的進程。隨著新的IP基礎設施越來越標準化，這種靈活性和能力會變成關鍵性的商業優勢。這個新的編程接口叫做媒體流包處理服務（MSPP）。

TOP↑

六. Fusion 4 媒體流化體系結構

　　媒體流包處理（MSPP）是一種Natural Access服務，它提供在一個Fusion網關的不同末端建立的端點之間轉換數據的功能。MSPP允許開發商通過建立、連接、配置和刪除媒體端點和通道，創建統一的語音和傳真網關應用。和其它的Natural Access服務相結合，如：Natural Call Control和語音服務（錄音／放音、呼叫進程控制、音頻檢測、音頻產生等），MSPP服務可以為PSTN呼叫控制和IVR提供一個接口。

　　MSPP服務完成所有本地板內交換，所以為每種指定類型的呼叫分配對應的資源。舉例來說，當為一個普通連接創建端點時，應用為PSTN側指定某塊板，某個流和某個時隙，而為IP側指定一個IP源端口和目的端口。固然，MSPP服務還要完成把語音和傳真數據交換到可用DSP資源上的任務。

TOP↑

　　6.1 端點、通道和連接

　　一個MSPP構造的主要組件是：端點、通道和連接，以下是這幾個組件的定義：

　　◎ 端點：是CG平臺上通過一個MSPP通道流動的數據的進出點。舉例，一個DS0端點提終點站功能，通過這個終點站，PCM數據以自己的方式傳送到PSTN網或從PSTN網傳送進來；一個RTP端點提供一個節點的作用，通過這個節點，包數據（以RTP幀格式）以自己的方式傳送到IP網或從IP網傳送進來。
　　◎ 通道：是一個鏈式功能集，把語音或傳真數據從一種形式轉換成另一種形式。數據的流動可以是雙向也可以是單向。舉例，一個G.711全雙工通道為G.711數據在一個PSTN網和一個IP網之間流動提供所有必要的處理。
　　◎ 連接：是在兩個MSPP端點間的直接聯接和傳遞、處理語音或傳真數據的通道。當連接激活后，數據就能在端點間流動。舉例，當一個DS0（PSTN節點）端點和一個RTP端點（IP網節點）用一條G.711全雙工通道連接起來后，這就通過CG平臺為G.711編碼數據創建了一條全雙工的數據通路。

　　當使用MSPP時，應用創建一個連接來描述穿過CG平臺的數據流動。通過創建多個MSPP端點和通道，然后利用MSPP通道把一系列端點聯接起來，這樣應用就建立了連接。MSPP服務為程序員建立連接提供了一個標準的端點和通道類型集合。

　　6.1.1 可用的端點類型
　　Fusion 4提供了一個有5 個標準端點類型的集合。用戶可以設定參數來控制端點的默認屬性。可用的端點類型包括：
　　◎ DS0端點：一個PSTN數據的入口／出口點
　　◎ RTP端點：一個VoIP數據的入口／出口點（在UDP包中包含RTP頭）
　　◎ Clarent ThroughPacket端點：一個把多個語音通道復用成單個IP流
　　�。ㄔ赨DP包內）的入口／出口點
　　◎ UDP T.38端點：一個通過UDP包發送T.38傳真數據的入口／出口點
　　◎ 環路端點：一個從聯接的通道接收數據，然后又把接收到的數據發回通
　　　 道的端點。

　　6.1.2 可用的通道類型
　　Fusion提供一個預定義的通道類型集。這些通道獨立于MSPP端點創建，并且是用于創建兩個端點間的連接的。一個通道一旦被接通，就可以向它發出命令更換或調整它的屬性。可用的預定義通道類型包括：
　　◎ G.711
　　◎ G.723.1/A及附錄A（語音活動性檢測）
　　◎ G.729A／B及附錄B（語音活動性檢測）
　　◎ G.726
　　◎ T.38傳真
　　注意：應用可以用單工形式也可以用雙工的形式創建MSPP通道；但是，
　　　　　所有的預定義通道都是全雙工的。

　　6.1.3 例子：MSPP G.711網關
　　圖2顯示了一個典型的Fusion媒體流化連接，它利用一條全雙工的G.711語音通道連接起一個DS0端點（PSTN接口）和一個RTP端點（IP網絡接口）。由于通道是全雙工的，它根據數據的流向完成G.711編碼和解碼。當端點被激活并且通道連接到兩端，它就形成了一條活躍的、全雙工的語音通路，這條通路從一個網絡穿過網關連接到另一個網絡。

TOP↑

　　6.2 通用端口

　　CG系列平臺都可以同時使用最大容量范圍從30到360、全雙工的、語音／傳真數據通用的端口。一個通用端口可以使用任意加載的功能組合，比如語音回放、語音錄制、音頻檢測、音頻產生、回聲抑制和語音壓縮，還有傳真發送和接收功能。應用也可以在單個呼叫內的這些功能之間來回切換。在一個呼叫過程中，通道可以改變，連接可以根據端口和呼叫來分配以獲得極大的靈活性。

TOP↑

七. PacketMedia──NMS IP媒體服務器平臺

　　IP媒體服務器和它們對擴容升級的支持，以及提供創新的增強業務，為交換機制造商和業務提供商帶來了令人鼓舞的發展機遇。但是，要實際實現那些能達到想要的性能、功能、特征，而且比較經濟的解決方案，對OEM工程隊的要求就很高。

　　NMS PacketMedia開發API設計用于支持最廣大范圍的增強業務應用。主要設計用于支持IP領域的增強業務，范圍從基礎應用，如統一消息、預付費呼叫、電話會議，到創新的、基于web 的應用，如語音門戶、語音瀏覽器、無線web訪問。PacketMedia也有一個可選的功能來支持源于PSTN的呼叫或到達PSTN的呼叫，或者是IP和PSTN混合輸入。

　　PacketMedia支持媒體密集型應用，這要求實時或者接近實時的處理支持──在提供寬闊范圍媒體處理功能的同時流化IP包。要獲得更多的信息，請看NMS白皮書<<PacketMedia and IP Media Servers>>。

TOP↑

八. 板內IP接口

　　CG系列平臺除了CG6100C外，都提供板內的IP接口，從而允許創建單插槽的集成方案。

　　8.1 以太網冗余備份方式

　　CG6000、CG6000C和CG6500C都有兩個冗余的以太網接口，根據選擇的方式，它們可以用于提供高可用性或平衡負荷。

　　在冗余備份方式中，IP配置和路由信息同時應用到主用和備用兩個以太網連接。如果主用以太網連接鏈路中繼，不管是由電纜問題還是集線器故障造成的，備用以太網連接將會接過主用連接的任務傳送通信量。一旦鏈路連接恢復，所有以太網通信量將會切回到主用連接上。

　　第二個以太網接口處在備用狀態的時候，建立起了完整的鏈路連接但處于不活躍狀態，既不發送數據到以太網，也不從以太網接收數據。當主用以太網連接的鏈路中斷時，備用以太網接口起動發送和接收，接過通信任務。這種切換是自動完成的，反應時間少于1ms，這種切換在整個以太網和應用程序都是很明確的。在這種備份方式中，兩個以太網接口的IP地址和MAC地址都是相同的，這就使得接口出現故障不會影響到VoIP呼叫的接續。

　　這個功能可以防止CG平臺出現以太網連接上的故障，但是不屬于最初主用連接的故障就超出了冗余方式所能解決問題的范圍，必須采用其它的辦法。

TOP↑

　　8.2 多子網方式

　　在多子網方式中，兩個接口都建立標準的以太網連接，每個接口都配置唯一的IP地址和唯一的MAC地址。因此，應用程序可以根據連接到的子網選擇使用任一個接口。這對平衡負荷和把不同類型或等級的IP流量發往不同的兩個IP／以太網都很有用。

TOP↑

　　8.3 SNMP

　　就象過渡到基于IP的基礎設施允許端到端的網絡管理，而電路交換的PSTN則不能一樣，CG系列提供SNMP跟蹤和捕捉工具來完成遠端管理和監示功能。SNMP已經發展成為占絕對統治地位的IP網網絡監示技術，CG系列很好地集成進這種網絡環境之中。

TOP↑

　　8.4 MGCP

　　CG系列對IETF的MGCP V1.0規范提供完全的支持，這種支持是作為一種服務完全集成在Natural Access軟件環境之中的。創建一個基本的MGCP網關很簡單，大體的步驟是：生成一個梗概性的Natural Access應用程序，然后通過MGCP事件主循環來進行控制處理，并處于等待狀態。當從軟交換接收到消息或事件時，MGCP協議棧就會對這些消息和事件做出處理。

TOP↑

　　8.5 H.323

　　H.323是ITU開發的一個范圍很廣的標準，它為通過基于IP的網絡進行音頻、視頻和數據通信設置規范。另外，H.323還指定了一系列的語音編碼器來保證不同開發商開發的網關和客戶應用之間的互操作性。
　　CG系列通過我們的合作伙伴RADVISION提供一個具有行業權威性的H.323協議棧。包括對H.225和H.245的支持。H.225標準為通信開始和／或通信其間的協商規定通信格式和具體項詳細定義。H.245規定了媒體打包方法和呼叫建立過程。

TOP↑

　　8.6 SIP

　　會話起始協議（SIP）由IETF開發，在RFC2543中定義，是一個基于文本的協議，類似于HTTP和SMTP，設計用于管理通過因特網進行的多媒體會議和處理高級音頻業務，如召開會議和通告。類似于H.323，SIP和其它協議（如ITU的H.248和IETF的MGCP）聯合應用于在物理上分解開的多媒體網關組件之間。
　　有多個SIP協議棧讓開發商可供選擇，它們各自有其優缺點。NMS相信：網關開發商會免費得到最適合他們需要的協議棧。到目前為止，NMS已經寫出了至少帶有2種SIP協議棧的演示應用程序，證明了易于使用應用程序在SIP協議棧、NMS Fusion以及Natural Access開發環境之間建立橋接。

TOP↑

九. 未來的平臺

　　因特網有能力以各自獨立的形式提供人們所需的信息。釋放出這種能力將會是由下一代通信網絡提供的機遇和挑戰。NMS集中一代系列完全有能力迎接這些挑戰，去創造你的杰作吧！

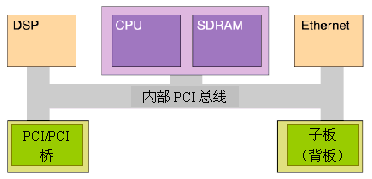

圖3 CG系列內部PCI結構

TOP↑

縮寫

　·ASR （Automatic Speech Recognition）自動語音識別
　·IETF （Internet Engineering Task Force）因特網工程任務組
　·ITU （International Telecommunication Union）國際電信聯盟
　·MGCP （Media Gateway Control Protocol ）媒體網關控制協議
　·MSPP (Media Stream Packet Processing) 媒體流包處理
　·SIGTRAN （Signaling Transport）信令轉換
　·SIP （Session Initiation Protocol）會議發起協議
　·SNMP （simple network manage protocol）簡單網絡管理協議
　·TTS (Text To Speech) 文本到語音轉換
