第二課 NMS產品的軟件核心：Nature Access Core ™

1. Natural Access Core的組織結構

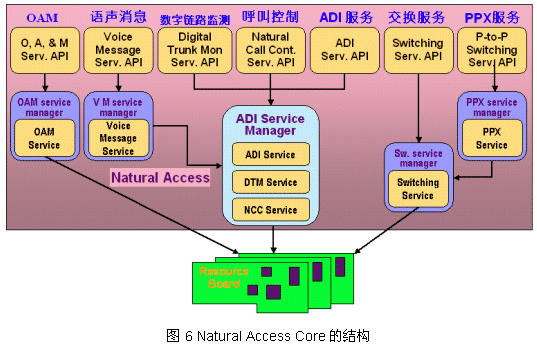

　　圖6顯示了Natural Access Core的組織結構。它由四部分構成：核心(Core)、服務(Services)、服務管理器(Service Managers)、服務守護程序(Natural Access Server：ctdaemon)。

• Core：根據配置文件(.cfg)裝載、初始化、配置服務；

• Services：

• 特點：

• 可以跨板實現；

• 具有與硬件無關的標準API接口，易于進行獨立于硬件的應用開發；

• 具有標準/擴展兩種參數形式，且均可通過Natural Access存取操縱；

• 類型：

• 基本服務；

• 域定制服務，以滿足特殊CTI應用；

• 內容：

• 核心功能：通信控制、日志、事件處理、參數處理；

• 基本服務：ADI、語聲消息、數字群路監控、呼叫控制、OAM等；

• 域定制服務：NaturalFax^TM、NaturalConference^TM、MSPP(Fusion)等。

• Service Managers：提供標準的服務接口；DLL方式(Windows)、共享庫(Unix)。

• ctdaemon：服務守護程序，提供服務資源共享、事件觸發/處理等。

2. Natural Access Core的運行概述

• 上下文(Context)：用于聯系、組織各種服務和每個處理例程相關的資源。

• 事件(Events)：在Natural Access中所有(API等)函數都有狀態返回或事件代碼。

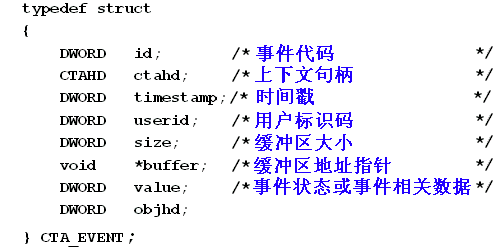

  事件用如下結構描述：




• 事件隊列(Event Queue)：是服務管理器和應用程序間的通信途徑，服務器觸發事件，而應用程序則從事件隊列中讀取并處理事件；每創建一個上下文實例都必須指定一個事件隊列。

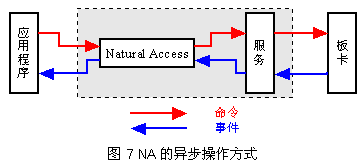

• 異步操作(Asynchronous Programming)：Natural Access服務器和應用程序間是通過事件隊列+上下文以異步方式實現的。見圖7。




• 三種運行模式：(共享庫模式Library Mode、服務器模式Server Mode、復合模式Multi Mode)。

3. Natural Access的核心功能

• 初始化NA運行環境：注冊服務項目、指定參數管理策略、跟蹤功能設置、指定運行模式；

• 事件隊列的創建和刪除。

• 上下文的創建等管理。

• 服務的啟動與關閉。

• 參數管理：各服務和應用程序的運行參數的自動配置與編程管理。

• 錯誤追蹤：可以指定定制的錯誤處理函數。

以上各功能都有相應的標準(API)例程函數可供調用，以利于用戶對特定的應用進行二次開發。
