VoIP網絡接納控制機制必要性探討

2007/05/21

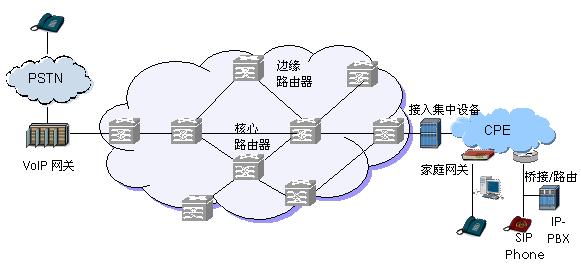

圖1 VoIP承載網絡體系架構示意圖

　　VoIP網絡容量規劃的影響因素

　　網絡容量規劃是網絡建設的重要環節，其目的是通過對資源需求信息的分析得出應部署的網絡設備與鏈路的容量。相比于傳統的電話網絡，VoIP的網絡架構發生了根本的變化：由原來的TDM網絡變成了分組網絡，由原來相對專用的網絡向多業務網絡演進。在多業務IP網絡中，網絡架構，流量混合情況，資源分配機制都對網絡容量規劃具有一定的影響。

　　傳統電話網絡的容量規劃已經具有科學的理論基礎和豐富的實踐經驗。由于應用時間較短，對VoIP網絡的容量規劃還沒有成熟的理論和技術。值得慶幸的是，VoIP應用和傳統的電話業務有一定的相似之處，因而可以借鑒傳統電話網絡規劃的相關經驗。

　　電話業務的資源需求信息通常從長期應用經驗結合預測得出。話音業務的需求一般用流量矩陣表示，流量矩陣與用戶的數量及行為模式有關（訪問網絡的概率分布和通話時間的概率分布等）。VoIP應用的目標是替代傳統話音業務，尤其是用戶的業務使用模式并沒有改變，因而原來的資源需求估算方法仍然有效。但是由于信號編碼方式和傳輸方式發生了變化，每個呼叫所需的帶寬隨之變化。

VoIP業務的資源需求分析

　　VoIP業務的資源需求由兩個方面的因素決定：每個呼叫的帶寬需求（平均碼率）和單位時間的呼叫數量。其中后者由用戶數量、用戶的活躍程度和用戶的網絡訪問模式?jīng)Q定。

　　1、每個呼叫的帶寬需求

　　VoIP業務中，網絡中傳輸?shù)挠行�信號是�?shù)字化語音信號，但是為了在IP網絡中傳輸，需要對原始信號進行包封裝，以便進行選路和實現一些控制功能。因此，每個呼叫所需的帶寬不僅與數字化方式（壓縮編碼）有關，還和語音信號的抽樣與打包頻率有關。

　　1.1 報頭負荷

　　根據IETF的標準建議，通過IP網絡傳輸語音信號樣本需要增加三個額外的報頭，每個報頭對應一個網絡層次，即IP，UDP和RTP [4]。 IPv4的報頭長20個字節（8bit），UDP報頭為8字節，RTP報頭為12字節。圖2所示為語音信號的封裝格式。

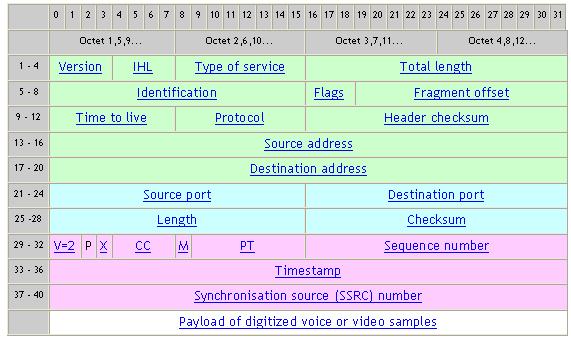

圖2 VoIP分組封裝格式

　　從圖2可見，報頭信息的總長度為40字節，即320bit。每次語音樣本發送時，這些報頭也需要發送一次。因此，報頭信息所占用的額外帶寬與語音樣本的發送頻率有關。

　　1.2 語音信號封裝頻率

　　語音信號的封裝頻率指的是每秒鐘封裝發送的語音樣本數量。例如，一個語音樣本表示20毫秒的語音信號，則每秒鐘需要進行50次抽樣，即語音信號封裝頻率為50。語音信號抽樣頻率的選擇是語音質量與帶寬需求的折衷。因為40字節的封裝報頭保持不變，樣本越小則所需帶寬越多。然而，當樣本長度增加時，系統的總時延隨之增加，分組丟失帶來的信號損失也隨之增大。

　　IETF RFC1889中有一個例子說明語音樣本長度為20ms，但該文本并沒有將該值作為標準建議。對這個問題還沒有標準的答案，參考一般做法，通常取20ms，即每秒封裝發送50個樣本。這種情況下，每個樣本帶有320bit的IP/UDP/RTP報頭，因此，每秒鐘需發送報頭16Kbits。

　　1.3 編碼算法的影響

　　語音信號編碼實現語音信號的數字化，通常還具有一定的壓縮功能。語音信號通常采用恒定比特率編碼方式，相對于視頻信號而言其碼率較低。由于采用的編碼算法不同，其輸出碼流的速率和回放后得到語音質量也不一樣。ITU-T的G系列推薦標準中包括了多種話音信號（壓縮）編碼方法。其編碼算法和速率見表1。

表1語音信號編碼速率與IP傳輸速率

　　前面提到，如果樣本時間為20ms，則每秒需發送的報頭約為16Kbits。當樣本長度小于20ms時，可以將幾個抽樣打入一個分組中發送，這個經驗值仍然有效。但當樣本長度大于20ms時，通常將一個樣本封裝到一個分組中，因而封裝所需的帶寬消耗將小于16Kbits。以表1中G.723.1編碼算法為例，由于樣本長度為30ms，因而分組封裝頻率為33.3，其消耗帶寬約為320x33.3= 10.67Kbits。

　　每種編碼算法對應不同的復雜度，時延特征和語音回放質量。G.729(A)和G.723.1被認為有望成為VoIP應用主流的算法。

　　表1只考慮了IP層的封裝，當IP分組在鏈路上傳輸時，通常還要經過鏈路層協議的封裝。以太網正逐漸成為傳輸技術的主流，以太成幀也是開銷較大的鏈路層技術，包括差錯控制編碼一般需要16個字節。仍然假定每秒50次的封裝頻率，則需要增加開銷7.2kbps。如采用以太傳輸，則每個G.711語音會話所需帶寬為87.2kps，而每個G.729(A)語音會話所需事寬為31.2kps。

　　1.4 報頭壓縮

　　對一個典型的8kbps的壓縮機制，報頭的負荷通常是16kbps(是凈荷的2倍)，因此有必要采取適當?shù)拇胧�減少報頭的傳送開銷。現在已經存在一些方法，如報頭壓縮、RTP利用等[5]。通過采用這些方法，可以使用報頭的負擔降至2或4字節，大大提高了封裝的效率。

VoIP網絡容量規劃方法

　　在電路網絡中，對于給定的流量需求，需要估計出正常工作時所需的線路數量（鏈路容量）。為了防止偶爾出現的異常突發導致的線路數量不足，網絡支持呼叫接納控制功能。線路數量的估計通常根據一定的模型，對于話音業務，常見的兩種鏈路容量估計模型是Erlang B和Engset公式[6]。這兩個公式描述了呼叫強度、線路數量及呼叫阻塞率之間的關系。工程上，根據流量實際需求和可以接受的呼叫阻塞率，可以通過查找由公式推算出的表格得到所需的網絡容量。

　　Erlang B或Engset公式的使用需要事先知道網絡的流量矩陣，即各條鏈路的資源需求。然而，在有些情況下，比如新建的網絡，流量矩陣通常難以準確得到，因而也無法根據相關模型進行資源規劃。為了保證通信的質量，一種可行的方法是按照最壞的情況規劃和部署網絡資源。顯然，采用這種方法，大多數情況下會有一定的資源處于閑置狀態。

　　假定VoIP流量與其它應用流量隔離（VoIP專網或采用區分服務機制實現流量隔離），VoIP會話具有恒定比特率的特性（不考慮靜音壓縮），我們可以將電路網絡中的網絡規劃方法引入到VoIP網絡中。考慮分組網絡的無連接特性，資源配置還與流量的路徑選擇有關，我們假定VoIP網絡采用最短路徑路由算法，沒有引入流量工程機制。

　　1、允許呼叫阻塞的網絡資源規劃方法

　　在Erlang B和Engset模型中，都包括了呼叫阻塞率參數，即鏈路容量規劃對應于一定的呼叫阻塞。

　　根據VoIP呼叫到達時間間隔的指數分布特征，我們用Erlang公式描述網絡資源的需求。參考傳統電話網，假定在核心網絡中每對邊緣路由器之間建立流量中繼管道用于傳送來自相應電話網關的呼叫，用話務量α表示每對網關之間的電話負荷的大小。α可通過忙時業務量（BHT，Busy Hour Traffic）和平均呼叫保持時間（MCD，Mean Call Duration，單位秒）來計算： ，其單位為Erlang(Erl)。1Erlang表示1個小時的呼叫持續時間。

　　用 和 分別表示流量管道容量和每個呼叫所需帶寬，則流量管道可同時傳送的呼叫數目可表示為 。記 為呼叫阻塞的概率，則Erlang B公式可以表示為[6]：

(1)

　　上式中GoS（Grade of Service）表示服務等級，即最大可容忍的阻塞概率。公式（1）表示當鏈路話務量為α，流量管道已經承載了 個呼叫時，兩個網關之間的接納控制機制拒絕呼叫請求的概率。公式（1）也表示出網絡容量和服務等級之間存在的折衷關系。給定網關間的流量矩陣，VoIP服務提供商或網絡運營商可通過擴大為VoIP業務配置的網絡容量以獲得更好的服務等級。

　　當呼叫源的數量（用戶）與線路數的比值大于10時，采用Erlang B模型會過高地估計所需線路數量，此時用Engset模型可以更加準確地對所需容量進行規劃。與Erlang B模型不同的是，Engset模型不僅需要考慮忙時業務量和阻塞概率，還需要參考呼叫源的數量。有了這三個參數后，同樣可以通過查找相應的表格獲得所需的線路數量。

　　2、無阻塞資源規劃方法

　　當網絡的流量矩陣未知時，為保證良好的通信質量，容量配置必須考慮最壞情況下的資源需求，即每個網關支持最多呼叫的流量 ，且可能任意分布到其他網關。按照這種情況對每條鏈路進行容量配置則不會發生呼叫阻塞的情形，電話網關也無需進行接納控制。下面通過一個簡單的示例來說明這種方法[7]。

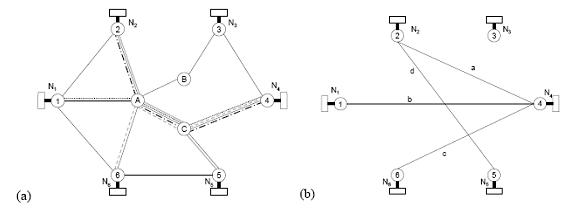

圖3 VoIP資源規劃網絡拓撲示例

　　網絡拓撲如圖3（a）所示，以鏈路A-C為例，將通過鏈路A-C的端到端的呼叫分別表示為a, b, c, d，如圖3(b)所示， (i = 1, 2, …, 6) 表示第i個網關可以支持的最大呼叫數量，記通過鏈路A-C的最大呼叫數量為m, 則a, b, c, d和m滿足以下關系：

　　Maximize: m = a + b + c + d;

　　　　　　　　　　　　　　　　　　　　(2)
　　Subject to 　　
　　　　　　　　　　　　　　

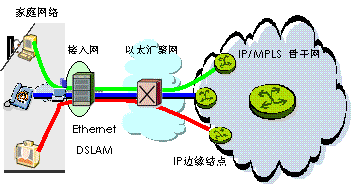

　圖4 支持三重播放的IP城域/接入網絡

　　假定每個DSLAM連接2000個用戶，話音業務的并發率為50%，若每個呼叫所需帶寬為50kbps，則話音業務所需的平均帶寬約為50Mbps。若DSLAM上連鏈路的接口為GE，則話音業務所占帶寬約為5%。在更高一層的網絡結點，如匯聚和核心網絡，由于復用層次更高，總的用戶并發率進一步下降，話音業務所占帶寬比例將進一步下降。在中國電信的CN2中，話音業務的規劃帶寬也不足總帶寬的5%。

　　資源接納控制機制的必要性討論

　　對于IP語音專網，和無阻塞情況資源配置方法相比，采用接納控制可以節約較多帶寬。如網絡資源有限，接納控制機制可以改善用戶的使用體驗；如網絡資源充足，則無需在業務授權時考慮資源可用狀況。

　　對于多業務核心網絡，由于網絡容量配置非常充足，且話音業務具有最高資源使用優先級，完全可以滿足最壞情況下的資源需求，因此沒有必要部署接納控制，也不必實時地跟蹤網絡流量矩陣的變化。

　　從上面的分析可見，相對于接入復用與匯聚設備的容量，話音業務所消耗的資源非常有限。在接入復用和匯聚設備處靜態分配一定的超量帶寬，保證話音信號無阻塞是一種更加簡單可行的方法，可以避免實施接納控制機制帶來的設備更新。

結論

　　用VoIP替代傳統的電話通信技術已經得到廣泛的認同并在逐步實施，在此過程中，如何達到傳統話音業務相當?shù)姆�務質量是一個關鍵性問題。呼叫接納控制是傳統電話網絡的基本技術，它可以在網絡通信資源不足時拒絕新的呼叫請求。在下一代基于IP技術的電信網絡中，話音業務的帶寬需求和承載網絡都發生了很大的變化，是否或如何對VoIP實施基于資源的接納控制成為一個新的問題。本文分析了VoIP呼叫的帶寬需求，以及具有接納控制和最壞情況的資源規劃方法，結合現階段的網絡資源部署情況，我們得出以下結論：1) 在IP話音專網中，采用接納控制機制可以大大節約帶寬需求，但在網絡資源充足的條件下可以不必實施接納控制；2) 在多業務IP骨干網絡中，由于資源相對充足，而且VoIP業務所需的帶寬比例較小，在采用區分服務并對話音業務進行最高優先級轉發的前提下，不必實施接納控制機制；3) 在多業務城域網絡的接入和匯聚結點，話音業務所需帶寬資源所占比例不足5%，盡管接納控制機制可以適當節約帶寬，改善用戶體驗，但采用靜態配置帶寬的方法有利于降低設備和運營成本。
