3G無線視頻服務器—視頻監控新亮點

2010/08/03

　　摘要：近年來運營商在國內大力部署3G網絡，視頻監控出現了一個新的承載體。3G無線視頻服務器融合了3G傳輸與視頻服務器功能，成為了遠距離、大范圍視頻監控的新亮點。

　　關鍵詞：視頻監控無線視頻服務器 3G

1 引言

　　目前的視頻監控以有線方式為主，存在較大的局限性，對于移動公共設施的視頻監控鞭長莫及。2009年6月5日發生在成都9路公交車上的燃燒慘案，給人們敲響了警鐘，如何應對移動公共設施的監控管理成了公眾的焦點，也成了各級公共安全管理部門的重中之重。

　　視頻監控發展歷程中經歷了數字化、網絡化、小型化、智能化幾個亮點，隨著3G網絡在國內的實用化，3G無線視頻服務器將是視頻監控的下一個亮點，無線視頻服務器包括專網型、WiFi型、公網型視頻服務器。公網型在2G移動通信時代主要以CDMA1X為主，隨著3G移動通信在全國的全面鋪開，其較高的帶寬將給視頻監控帶來一個全新的發展。

2 系統架構

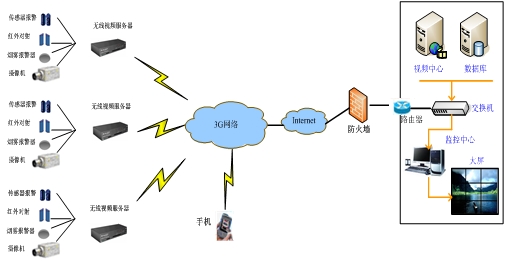

　　3G無線視頻服務器的傳輸采用3G網絡，融合了視頻服務器的功能。無線視頻服務器對視頻信號及其它傳感信號進行處理，通過3G網絡傳到Internet，最后傳到視頻中心，如需要手機監控，則由其轉發到手機上。其典型架構如圖1。

3G無線視頻典型架構

圖1 系統架構
3 3G無線視頻服務器優勢

　　3.1 靈活性

　　不受制于固定的網絡拓撲結構或系統建設，在設備的添加、移動方面享有更大的便利性。

　　3.2 安裝方便

　　無需鋪設線路，節省大量人力物力。

　　3.3 視頻監控范圍廣

　　隨著圖像信息管理系統應用范圍的不斷擴大，用戶獲取圖像信息的要求越來越高，希望做到隨時隨地。如：公安機關在臨時或突發治安及警衛事件發生時用“移動圖像傳輸系統”對現場的情況進行實時監控和錄像的無線傳輸；交通警察利用移動終端及時掌握各個交通路口的情況；上班族工作繁忙，又需要監控家居安全，保姆對小孩的照顧情況；外出的公司主管希望方便、快捷地了解公司的工作情況以及生產線或經營場所各方面是否正常運轉等。

　　3.4 適于遠距離、位置分散點的視頻監控

　　當被監控點距離遠且位置分散，利用傳統網絡布線的方式成本高，只能采用無線視頻監控。

　　3.5 能實時監控移動物體

　　對移動目標（如公交車、移動應急指揮車等）進行監控時，都需要用到無線視頻監控，有線是無法辦到的。

4 3G帶寬能滿足無線監控的需求

　　無線視頻服務器主要有專網、WiFi、公網傳輸，因專網與WiFi網絡部署造價高，范圍有限，一直都沒有發展起來。在3G未開通前，公網無線視頻服務器主要是以CDMA1X為主，少量城市開通了EDGE，受網絡帶寬所限，無線圖像傳輸在CDMA 1X 、EDGE網絡上的效果不盡如人意，只適合于低幀率、低畫質視頻的傳輸，不能滿足高清晰圖像傳輸的需求。以CDMA 1X 無線傳輸視頻為例，CDMA網絡帶寬的理論值是153.6Kbps，然而實際使用過程中在30Kbps～70Kbps之間的居多。視頻（CIF格式）傳輸幀率在1～10幀之間，延遲較大。3G網絡部署后，具體帶寬如表1，以TD-SCDMA為例，絕大多數城市的上行帶寬可以達到256Kbps，實際帶寬在100kbps以上，傳輸CIF格式視頻可以達到15幀以上，基本能滿足視頻監控的目的，3G將成為視頻監控的一個新途徑。

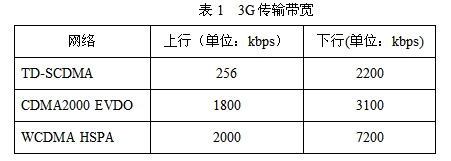

3G傳輸帶寬

5 3G無線視頻服務器在城市公交中的應用

　　城市公交實時視頻監控是一個典型需要無線傳輸的應用，基于WLAN、專網造價太高，較為適宜的是采用公網，基于CDMA1X因帶寬較窄，傳輸圖像質量較差，采用3G傳輸則能很好地解決此問題。　　5.1 城市公交架構

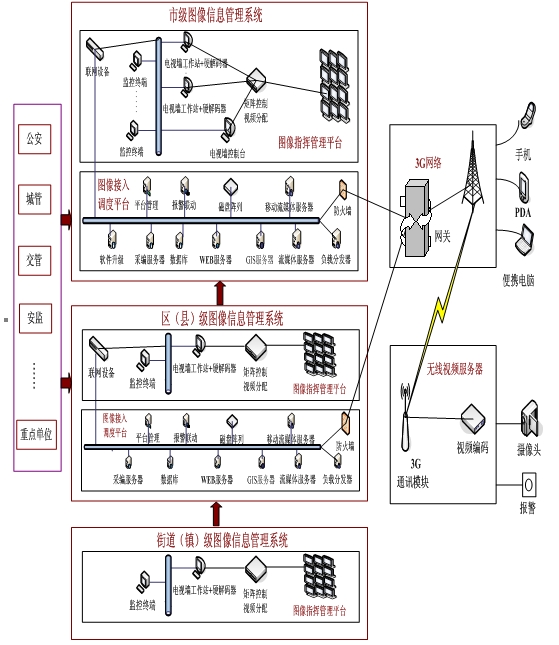

　　基于3G網絡的城市圖像信息管理系統按地理位置進行部署，共分為三級，包括市級、區（縣）級、街道（鎮）級，其架構如圖2。

圖2 城市公交架構
　　5.2 城市公交系統平臺說明

　　基于3G網絡的城市圖像信息管理系統包括3G無線視頻服務器、圖像信息管理平臺和客戶端。

　　3G無線視頻服務器

　　3G無線視頻服務器將采集到的原始圖像，使用H.264算法進行編碼，通過3G傳輸方式將數據發送到圖像信息管理平臺。

　　圖像信息管理平臺

　　圖像信息管理平臺包括圖像調度接入平臺和圖像指揮管理平臺。

　　圖像調度接入平臺

　　圖像調度接入平臺是整個系統的核心，它包括平臺管理、報警聯動、前端設備接入、軟件升級、網絡管理、數據庫、WEB服務器、GIS服務器、視頻接入、轉發等功能模塊，根據流量的不同每個模塊對應著一個或多個服務器，多個模塊功能也可由一個服務器來承擔。

　　圖像指揮管理平臺

　　圖像指揮管理平臺包括報警、GPS數據等接入，圖像接入及大屏顯示系統。圖像指揮管理平臺是城市圖像信息管理系統的執行單位，負責圖像及報警接入。各種指揮命令也由此發出，它相當于人的大腦，負責信息的匯集和做出指揮決策。

　　客戶端

　　系統支持用戶通過手機、便攜電腦等終端通過3G網絡瀏覽視頻，以使用戶在觀看視頻時，不受地點的限制，更加方便，快捷。

　　5.3 城市公交系統功能

　　實時圖像調閱

　　遠程控制

　　歷史圖像提取

　　圖像文件索引

　　圖像轉發

　　用戶管理與權限管理

　　GIS功能

　　故障告警

　　設備管理

　　遠程管理

　　日志和統計報表

　　報警與聯動

　　6 結束語

　　3G無線視頻監控適用于市政、公安、交通、銀行、環保、水利、電信等各種行業，真正解決了遠距離、大范圍的視頻監控難題，適用于任何環境及流動性極高的場合，是城市圖像信息系統建設的新途徑，3G無線視頻監控還能夠在公共安全方面起到重要作用。
