遠程視頻會議系統概述及組網結構

2008/11/20

視頻會議的組網結構

　　視頻會議系統的組網結構隨與會者參加方式的不同有所不同，從整體上看，有兩種組網結構：點對點組網結構和多點會議組網結構。

點對點組網結構

　　點對點視頻會議系統只涉及到兩個會議終端系統，其組網結構非常簡單不需要MCU，也不需要增加額外的網絡設備，只須在終端系統中系統控制模塊中增加會議管理功能即可實現。其組網結構見圖所示，圖中控制協議虛線實際上并不存在，其內容也是通過接口相互傳遞。兩個會議場點（終端系統）只須相互撥號呼叫對方并得到對方確認后便可召開視頻會議。通信網絡根據視頻終端的不同，通信網絡可以選擇IP廣域網、ISDN（BRI/PRI）、E1、DDN專線、衛星線路（V.35）等。

多點會議組網結構

　　在多個會議場點進行多點會議時，必須設置一臺或多臺MCU（多點控制設備）。MCU是一個數字處理單元，通常設置在網絡節點處，可供多個會議場點同時進行相互間的通信；MCU應在數字域中實現音頻、視頻、數據信令等數字信號的混合和切換（分配），但不得影響音頻、視頻等信號的質量。

　　多點會議組網結構比較復雜，根據MCU數目可分為兩類：單MCU方式和多MCU方式。而多MCU方式一般又可分為兩種：星型組網結構和層級組網結構。

單MCU方式

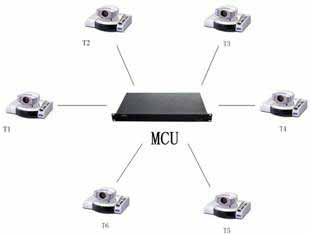

　　在會議場點數目不多且地域分布比較集中時，可采用單MCU方式，其組網結構見圖所示。圖中T1-T6均為視頻會議終端系統設備。

多MCU方式星型組網結構

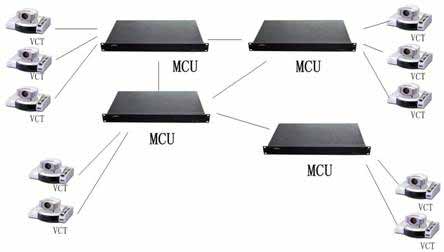

　　多MCU連接星型組網結構見圖所示，其中VCT是視頻會議終端VideoConferenceTerminal的縮寫

多MCU方式星型組網結構

　　這種星型結構對會議終端系統要求較低，增加新會議場點時易擴展。MCU功能類似于交換機，各MCU在這種組網結構中地位平等。由于該組網方式的會議場點數目較多，其會議控制模式宜采用主席控制模式。

系統主要設備：

• 中央控制器MCU


• 視頻會議終端編解碼器


• 視頻會議專用攝象機


• 視頻會議終端系統設備
