SUNPONY無線衛星視頻監控方案

2008/09/12

第一章、前言

　　在搶險和野外應急通信過程中，由于特殊的地理環境和特殊的行業，對通信的要求就有很大的不同，針對野外搶險、救災等需要，我公司針對不同的情況采取不同的通信方案，如森林警察部隊，經常在森林和草原進行防火救火，因為遠離城市，通信設備的先進與否完全決定了第一時間掌握現場資料進行關鍵決策的前決條件，通信是圓滿完成任務的基本保障。

　　在野外現有通信設備有可能遭到不同程度的破壞，而衛星通信設備無需依賴任何地面設備，因此在現場最有效最快捷的通信手段就是衛星。隨著科技的發展，衛星視頻傳輸已經應用到全國很多的領域，由其是在災害搶險現場中發揮著巨大的不可替代的作用。

　　針對森林武警系統的特殊性，在現場衛星通信子系統中我們應用了海事衛星通信系統能夠完成如下主要功能： SUNPONY無線衛星視頻監控系統及設備介紹

　　該套應急系統中，強大的視頻通信功能發揮著核心作用。首先，利用M4可以完成現場與外界視頻傳輸通信的功能。同時，M4內置的無線基站可支持DECT無線手柄在現場半徑300m的范圍內通話，實現救援現場內部通訊的功能。

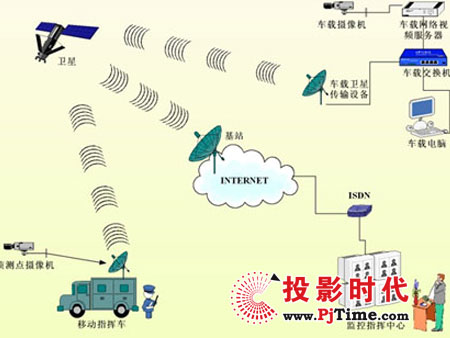

　　我們設計了海事衛星M4+SUNPONY視頻終端的動態圖像傳輸系統，該系統是以海事衛星M4為主信道連接SUNPONY視頻終端來實現動態傳輸?shù)�。整套系統搭建簡便，攜帶方便（兩個設備同時裝在一個手提箱中），重量輕（整個系統總重小于20公斤），使用穩定可靠而且無需外接電源（海事衛星系統可支持待機70小時）。


　　 為保證系統的可靠性和持久工作能力，方案中還配備了2個18Ah的野外多功能電源及600W逆變器，為系統提供電力保障。

　　指揮中心則需要安裝一臺支持ISDN線路的視頻會議終端，我們配置了最大支持到ISDN至384kbps的終端，其特點是小巧穩定，圖像質量好，適用于各類指揮中心和會議室，支持IP到2M的帶寬。

　　1、海事衛星M4簡介

　　M4是最新推出的海事衛星終端設備，是海事衛星B站的換代產品。M4具有功能強大，可靠性高，體積小，重量輕，便于攜帶，易于操作等特點，它能夠?qū)崿F(xiàn)128Kbps ISDN同步高速數據速率傳輸，64K高質量語音，4.8K壓縮語音、實時動態圖像傳輸和動態圖像存儲轉發等功能，基本可以滿足野外通信所需的一切要求，同時運用M4可以很方便的組建野外臨時指揮中心或遠程移動網絡，在應急搶險和處理緊急事件中起到了巨大的不可替代的作用。

　　2、海事衛星M4主要功能和應用

　　M4主機可提供的主要業務和接口： 　　3、M4提供128Kbps標準ISDN信道

　　M4設備為你提供了真正的便攜式ISDN（綜合業務數字網）功能。使用與地球位置相對不變的衛星高質量覆蓋地球中的任何一個地方使你很容易得到數據、話音、傳真、網絡、多媒體及局域網絡的服務。你不用再依靠陸地通信線或局域網，因為M4設備將幫助你得到你所需要的所有信息。M4設備是第一種能夠提供ISDN功能而且價格合理的便攜式衛星終端。128kbps 數率意味著你可以用移動衛星通信可以具有的最高速率操作網絡信息，發送或接收數據、傳真、文字、文件以及圖像傳輸。

　　M4設備可以與你的計算機、掌上型電腦、膝上型電腦連接使用，所以可以與你公司網絡連接得到所有功能。M4設備還可以作為一個強有力的通信中心提供許多增值服務。它可以為你的局部區域網（LAN）提供電源和靈活的設備，而不需要花很多錢去安裝或鋪設額外的線路。

　　可以在M4上加載視頻設備實現實時動態圖像傳輸，加載視頻電話會議系統實現電話會議功能，加載路由器實現遠程網絡功能等。

M4擁有內置DECT基站和小型交換系統

　　M4設備中內置一個基于DECT制式的基站和一個小型交換電路組成了強大的內部通信網絡，可以支持DECT數字無線手柄和數字ISDN電話的使用。M4主機中有標準ISDN 2B+D的內部通信信道得以實現數字無線手柄與數字無線手柄之間通話，數字無線手柄與ISDN電話通話，三方通話，呼叫轉接等強大的通信功能。

　　當您在應急現場搭建一個臨時指揮中心時， M4的強大功能可以給您以巨大的幫助。它可以使在場的每一位領導和工作人員都擁有一部有線或無線電話在任何時候可以與外部取得聯系或者內部電話相互呼叫，并且您可以根據需要將每一部分機設置一個唯一的外部呼叫號碼或者外部呼叫組，實現組呼、群呼功能。

　　M4的內置DECT基站最多可支持8部數字無線手柄，數字無線手柄使用范圍為半徑300米（室外）。方便用戶在野外搭建臨時指揮中心，多人共享通信信道。

　　5、M4擁有周到的設計和完善的服務

　　一套完整的全球通重量僅僅不到4公斤，大小與A4文件夾相同。折頁式天線緊湊地安裝在調制解調器旁邊，以承載電池、電子主元件及連接件；內設歐洲標準無繩電話，話音通過無聲話筒傳輸，無繩話筒可以在挪拉全球通設備周圍300米以內使用。

　　M4設備小巧輕便，功能強大。主要由三瓣可折疊天線、射頻單元、射頻電纜、主機調制解調器和電池組成，結構緊湊攜帶方便。

　　全世界衛星設備的制造領域中居領先地位。M4設備配有全球性的售后服務和支持網絡來幫助你處理使用、功能、帳單、及任何其他技術或使用方面的問題。我們服務中心的所有人員都進行過綜合的培訓，可以保證全世界任何地方提供的服務水平都完全一樣

　　全球服務中心


　　6、海事衛星網絡及M4數據傳輸路徑

　　國際海事衛星組織于1976年成立，至今已穩定運行20余年。它所使用的12顆同步高軌道衛星，為數十萬個陸上和海上的用戶提供服務。M4使用海事衛星組織的衛星進行語音和數據傳輸?shù)摹：Ｊ滦l(wèi)星組織共有12顆地球同步高軌道衛星，其中4顆主用，每顆主用都有兩顆備用衛星，確保衛星信道在任何情況下暢通。

　　海事組織的4顆主用衛星分別覆蓋太平洋、印度洋、大西洋東和大西洋西四大洋區（在中國地區可以使用太平洋和印度洋兩顆衛星）。這四大洋區覆蓋了全球98%的地方（南極點和北極點500公里以內衛星無法覆蓋）。所以，無論您在世界任何地方都可以通過海事衛星進行通信。

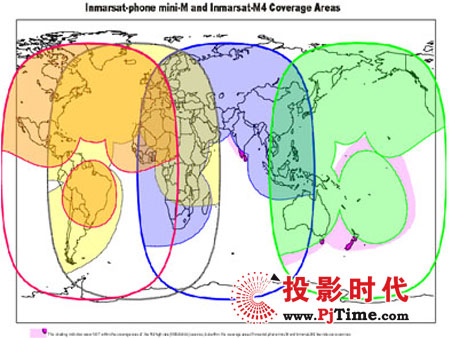

　　海事衛星覆蓋圖

　　 海事衛星以其獨有的高速語音和數據給野外作業以一個更大的通信空間，特別是高速語音128K的上網功能，不但使野外上網成為可能，而且是完全的實現。在野外可以將野外的數據和圖像以壓縮數據和即時方式發會總部或基地，為后方做及時的指揮和現場的了解有最準確的信息來源。在野外的部分只需要有一臺海事衛星M4站和SUNPONY設備就完全可以將現場圖片傳輸?shù)胶蠓交�，而基地只需要有一臺ISDN 專線就完全可以將圖像投放到顯示器或大屏幕上，以身臨其境的方式做現場指揮。

　　如果兩端都是野外作業，一端只需知道對方海事衛星M4的高速數據電話號碼，就可以直接撥通對方的號碼進行語音或視頻的傳輸，而另外一端只需要有一臺海事衛星M4和一臺SUNPONY視頻主機就可以完全將所有圖像資料盡收眼底！

監控中心大型視頻管理系統平臺

　　1、中心主控:

　　中心必須配置至少一臺主控工作站，安裝SPY-MONITOR監控中心主控軟件，該主控軟件可以實現實現對網絡內所有數字圖像設備的網絡監視、控制、查詢、瀏覽、刻錄、電子地圖報警等功能，具備最高的控制管理權限，通過可以外接對講耳麥實現和現場的對講指揮功能�；疽�(guī)格的主控軟件可以監控查詢管理各類數字圖像設備的最大64路圖像數據。

　　2、中心分控:

　　中心根據需要選配多臺分控工作站，均安裝SPY-CLIENT監控中心分控軟件許可證，該軟件相當于C/S分控端，基本功能同主控軟件.。

　　3、中心系統管理服務:

　　中心必須配置系統管理服務器，安裝SPY-MANAGER中心系統管理服務器軟件，軟件模塊可以對整個系統的人員、遠程數字圖像設備、遠程報警設備、遠程接入服務器的各種采樣參數、聯動策略設置、電子地圖進行集中配置管理，同時實現對所有客戶端（包括C/S和B/S方式）實時訪問的權限控制和管理。

　　4、中心流媒體轉發服務:

　　當中心與現場網絡帶寬有限時，為了滿足中心或其他遠程客戶同時對遠程監控場所設備的訪問，中心還需要配置流媒體轉發服務器，內置SPY-TRANSMIT流媒體轉發服務器軟件用于流媒體轉發。設置流媒體轉發服務器的目的在于緩解網絡帶寬緊張的區域，對該區域內的CDMA集群無線視頻傳輸主機的訪問全部通過流媒體轉發服務器軟件模塊來進行轉發，使得該CDMA集群無線視頻傳輸主機的視頻服務只占一個通道。流媒體管理軟件模塊的多級設置可提高響應訪問的效率，可以合理規劃流媒體轉發服務器軟件模塊的設置，以求更少的時間代價換取更高的帶寬利用率。根據實際情況也可以在監控現場安裝二級流媒體轉發服務器和軟件，實現WAN環境下二級流媒體數據轉發功能，支持雙網卡和跨網段應用環境，捆綁中心流媒體轉發服務器軟件使用。

　　5、中心網絡存儲管理服務:

　　為了保障數據安全，中心還可以配置網絡存儲服務器，內置SPY-STORAGE網絡存儲管理服務器軟件，實現遠程所有圖像的實時錄象、報警錄象、中心集中備份和事后檢索查詢，存儲的媒介可以是普通硬盤，也可以是磁盤陣列或磁帶庫。


　　6、系統功能: 　　遠程系統日志查詢：系統可對前端設備依時間、操作員、操作類型進行系統日志查詢。

　　遠程工作記錄查詢：系統可對前端設備依時間、操作員、操作類型進行工作日志查詢。

　　本地管理：系統提供本系統參數的設置、工作記錄添加、工作記錄查詢、系統操作日志查詢等功能。

主要設備技術指標

　　1、衛星設備主要技術指標

　　系統規格

　　規格和重量

　　電磁兼容性 　　接口 　　電池消耗 視頻采集壓縮設備

　　SPY-1000系列采用嵌入式實時多任務操作系統（RTOS）和嵌入式處理器，完全脫離PC平臺，系統調度效率高，代碼固化在FLASH中，系統運行穩定可靠。

　　SPY-1000系列具有視頻信號和音頻信號的H.264＋＋硬件同步壓縮、壓縮碼流網絡傳輸、監控支持等功能。通過網絡可進行實時視頻和音頻預覽，支持流協議（RTP/RTCP、RTSP）、支持IE瀏覽、支持雙向語音對講等功能。

　　物理接口 　　支持分辨率:
