絕佳音質效果－智能會議混音器產品推薦

2008/07/15

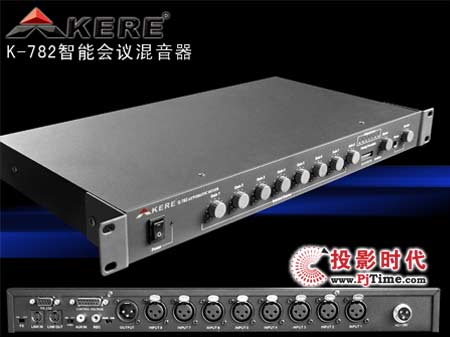

• 系統具備三種發言設置，即優先發言、按順序發言、集體討論。

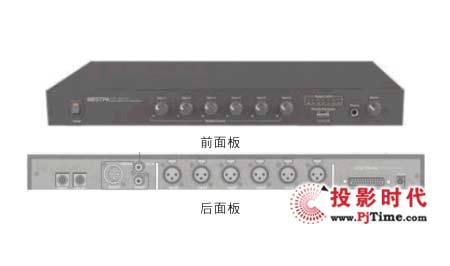

• 具備六聲道麥克風或LINE輸入，另一組輔助輸入。聲音閘門動作電平能自動調整，會自動開啟只有信號輸入的聲道。


• NOMA功能：NOMA（Number of open microphone Attenuated）線路可因應使用聲道的多寡，自動調整輸出電平。在多數聲道同時使用時，可防止因整體系統的增益上升，而產生回授。


• 每聲道可個別設定優先順序，在優先設定聲道發言時，其他聲道的發言將自動衰減，而自動衰減最高可設定為-40dB。


• 可選擇手動模式功能，可將自動混音切換成一般混音器來使用。


• 除了具備平衡式與不平衡式的主輸出外，也可從各聲道的麥克風前級輸出。同時具有耳機監聽輸出插座。

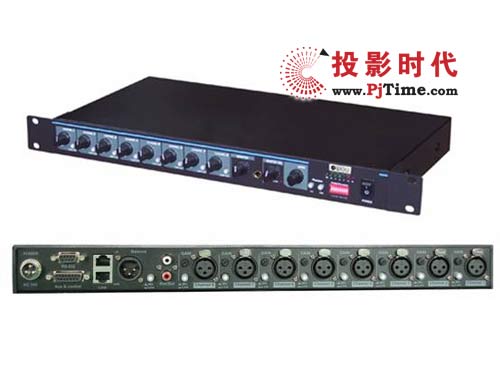

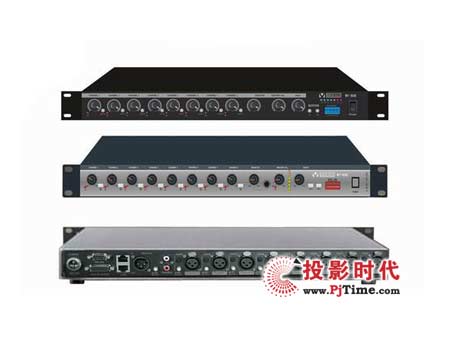

• 具有8路麥克風輸入，另設一路AUX輔助輸入。聲音閘門動作電平能自動調整，自動開啟只有信號輸入的通道。


• 每通道均可設定為優先發言，在優先通道發言時，其他通道的發言將自動衰減，而自動衰減量可設定為20dB、40dB或微調。


• 通過外部控制器，可不經混音器內部自動控制開關，真接由外部控制器強制將話筒開啟或關閉，方便切斷不必要的話筒輸入。

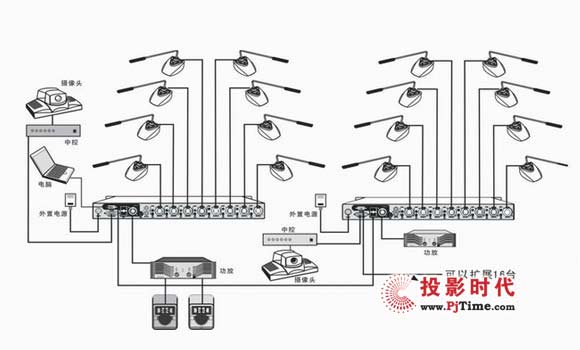

• NOMA功能：NOMA(Number of open MicrophoneAttenuated)線路可根據使用通道增多，自動調整輸出電平。 在多臺混音器擴展使用時，可防止因系統整體的增益上升，而產生聲音嘯叫。


• 配備Control Voltage外部控制輸出端子，可控制外部的信號燈或攝像機等。


• 可選擇手動模式功能，可將自動混音設置成一般混音器來使用。


• 可通過內部基板上的開關及VR作各種性能參數設定，從而達到理想使用效果。

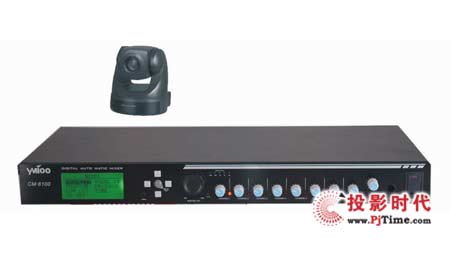

1. 可以跟我公司JW SCM-618攝像跟蹤解碼器直接聯動同各類品牌攝像頭自動攝像跟追聯動


2. 含48伏幻像電源，并且連接電容話筒還可以連接動圈各類話筒


3. 直接同各類音源相聯


4. 232接口，可接入無線開關控制�？�！直接可以連接矩陣


5. 全新抑噪電路


6. .美國品牌，各項手續齊備，價格優勢明顯，售后服務完善

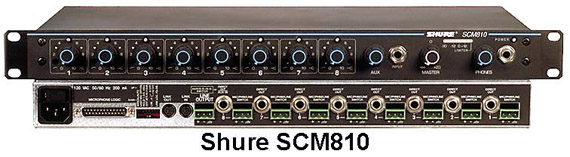

SHURE SCM810 8 通道話筒混音器

主要功能

8 個平衡話筒線路輸入通道（Phoenix 模塊化接頭）
一個非平衡 1/4 英寸輔助輸入電平控制
8 個非平衡 1/4 英寸直接線路電平輸出
一個非平衡主線路/話筒電平輸出（Phoenix 模塊化接頭）
每個通道均可使用 48V 幻象電源
可選電平的峰值輸出限幅器
全機架寬度（單個機架高度）

推個參數：

測量條件（除非另有說明）：

線路電壓為 120 Vac，60 Hz (SCM810) 或 230 Vac，50 Hz (SCM810E)；全增益；1 kHz，一個活動通道；源阻抗：話筒為 150 歐姆，線路為 150 歐姆，終端為：線路 10 千歐、耳機 300 歐姆（尖-套和環-套）、直接輸出 10 千歐；自動模式、已針對平坦響應進行均衡控制調整
頻率響應（參考 1 kHz、以通道控制為中心）
50 Hz 至 20 kHz +/- 2 dB；25 Hz 時 -3 dB 轉角

電壓增益（通常、控制為順時針滿旋）

電壓增益（通常、控制為順時針滿旋）

輸入	輸出
	線路	耳機	直接輸出
低阻抗 話筒（150歐姆）	80 dB	88 dB	34 dB
線路	40 dB	48 dB	-6 dB
輔助	44 dB	52 dB	--
發送/返回	20 dB	28 dB	--

輸入

輸入	阻抗		輸入 限幅電平
	設計 適合與以下設備配合使用：	有效 通常
話筒	19-600 歐姆	1.6 千歐	-15 dBV
線路	<2 千歐	10 千歐	+22 dBV
輔助	<2 千歐	10 千歐	+22 dBV
發送/返回	<2 千歐	10 千歐	+18 dBV

輸出

輸出	阻抗		輸出 限幅電平
	設計 適合與以下設備配合使用：	有效 通常
線路	>600 歐姆	60 歐姆	+18 dBV
耳機	8-200 歐姆 60 歐姆 建議	300 歐姆	+12 dBV
直接輸出	>2 千歐	1 千歐	+18 dBV
發送/返回	>2 千歐	1 千歐	+18 dBV

總諧波失真

<0.1%，+18 dBV 輸出電平，50 Hz 至 20 kHz（20 Hz 至 20 kHz 濾波器；輸入為 1 且主旋鈕位于 5，其它所有控制旋鈕逆時針滿旋）

交流聲和噪聲

等效輸入噪聲：-125 dBV（150 歐姆源；400 Hz 至 20 kHz 濾波器）
等效輸入交流聲和噪聲：-123 dBV（150 歐姆源；20 Hz 至 20 kHz 濾波器）
輸出交流聲和噪聲（20 Hz 至 20 kHz 濾波器；通道控制旋鈕逆時針滿旋）
主旋鈕逆時針滿旋：-90 dBV
主旋鈕順時針滿旋：-70 dBV

共模抑制
>1 kHz 時為 70 dB

極性
話筒/線路，發送輸入到所有輸出為非反向；輔助輸入到所有輸出為反向

輸入通道激活
起始時間：4 ms
保持時間：0.4 s（可調至 1.0 s）
衰減時間：0.5 秒

衰減
15 dB（可調至無窮大）

過載保護和短路保護
短路輸出、即便時間較長、不會造成損壞。話筒最高可承受 3 V 的信號，線路和監聽輸入最高可承受 20 V 的信號

均衡
低頻：降低 6 dB/倍頻程，轉角可調范圍為 25 至 320 Hz
高頻：5 kHz 時為 +/- 6 dB、10 kHz 時為 +/- 8 dB、坡形處理

限幅器

類型：峰
閾值：可調：衰減，+4，+8，+16（dBm，輸出）
起始時間：2 ms
恢復時間：300 ms
指示燈：在開始限幅時發出紅光

輸入 LED
通道激活時為綠色，在限幅 6 dB 以下時為紅色

幻象電源
通過 6.8 千歐串聯電阻的開路電壓為 46 Vdc（按照 DIN 45 596）

工作電壓
SCM810：120 Vac 額定電壓（請參閱用戶指南的 230 Vac 運行的電壓選擇），50/60 Hz，200 mA
SCM810E：230 Vac 額定電壓（請參閱用戶指南的 用戶指南中的 120 Vac 運行），50/60 Hz，100 mA

溫度范圍
使用溫度：0 至 60 攝氏度（32 至 140 華氏度）
存放溫度：-30 至 70 攝氏度（-20 至 165 華氏度）

外形尺寸
44.5 mm（高）x 483 mm（寬）x 317 mm（深）（13/4 x 19 x 121/2 英寸）

凈重
4.3 kg（9 磅 9 盎司）
