APM移動視頻解決方案及模擬實驗
北京電鐵通信信號勘測設計院 公茂進 高大綱 2008/06/24
寬帶移動視頻監控系統的組成及特點
1.系統組成

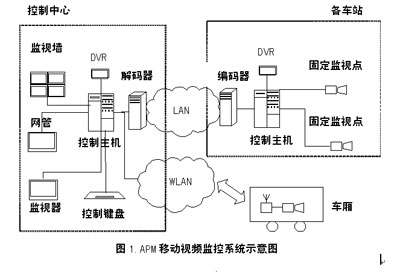

移動視頻監視系統主要包括前端設備、后端設備和傳輸設備組成。前端設備主要指圖像攝取設備（如各種類型的攝像機），后端設備主要指圖像顯示、圖像錄制、系統控制等設備，前后端需要通過傳輸系統連接。為了支持系統的移動功能，傳輸環節中至少有一部分是無線傳輸系統。APM移動視頻監控系統的組成如圖1所示。
2.系統要求
寬帶移動視頻監控系統的主要技術要求有四個方面。
①寬帶寬
為了保證移動視頻監控系統的圖像清晰度和實時性質量，視頻信號在傳輸過程帶寬要足夠?qū)�，這就要求移動視頻傳輸環節有足夠?qū)挼膫鬏攷挕?br />
②低延時
視頻的實時性要求有嚴格的端到端時延要求，對延遲非常敏感。為了滿足移動視頻監控系統的實時性要求，整個系統要求從圖像攝取、圖像編碼、視頻傳輸、圖像解碼、圖像顯示各個環節有良好的實時性，這就需要移動視頻傳輸環節的延時要低。
③低丟幀率
為了保證移動視頻監控系統的圖像質量，視頻信號在傳輸過程中應當盡力避免數據幀的丟失，這就要求移動視頻傳輸環節有足夠低的丟幀率。
④無縫覆蓋及平滑漫游
為了保證在移動的情況下圖像能夠保持連續實時，就要求視頻信號無線傳輸系統全程連續無縫的覆蓋，并能平滑漫游，以保證監視畫面的流暢。
3.系統關鍵技術
由于無線信道具有時變性，視頻信息具有實時性，以下技術成為寬帶移動視頻監控系統解決方案中的關鍵技術。
①端到端QoS
為了保證整個系統的QoS，需要采用端到端策略：既要保證無線信道的帶寬，又要保證端到端的時延控制。
②無縫切換
為了保證移動視頻監控系統的圖像清晰度和實時性質量，就要控制跨AP切換時的丟包率、切換延遲和傳輸抖動等，減少切換對QoS的影響。
③自適應編碼
為了適應無線信道的時變性，視頻編碼壓縮率需要根據無線信道特性的改變及對視頻編碼速率和幀速率進行自適應的調整。
實驗步驟及實驗系統的組成
從以上分析可以看出，影響移動視頻監控系統整體性能的主要環節可以分為兩個層面：第一，視頻編碼器、無線網絡本身的性能；第二，視頻編碼器、無線網絡間的配合。

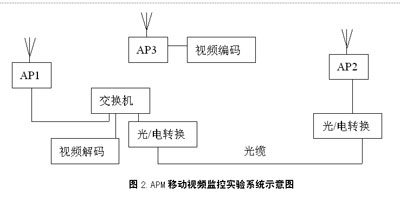

為了保證APM移動視頻監控系統的整體性能，筆者就APM系統無線網絡和視頻編碼器的各自性能，進行了實驗。本次實驗采用兩個步驟，即實驗室測試和現場模擬實驗測試，并在實驗室測試的基礎上，對無線網絡和視頻編碼器間的初步配合進行現場實驗測試�，F(xiàn)場的實驗系統組成如圖2所示。
為了達到APM系統最終的目標，我們通過實驗室選出了幾款單系統性能比較出色的無線網絡產品和視頻編碼器產品。在現場實驗中，我們又對遴選出的無線網絡產品和視頻編碼產品，根據圖2的模式，進行了不同組合的現場實驗測試。
根據測試結果，我們初步選定了無線網絡設備和視頻編碼設備，分別是CISCO1300（IEEE802.11g）和BOSCHVIPX2（MPEG-4）。
實驗過程中我們對無線網絡設備CISCO1300進行了軟件調整和參數設置，軟件調整后為70～90ms，與BOSCHVIPX2配合使用，觀察2Mbit/s速率、25幀的圖像傳輸，基本感覺不到圖像的抖動，即圖像是連續的，感覺不到切換。
本次實驗達到了預期目標，下一步我們將針對無線傳輸和視頻編碼間的密切配合，進行相應的深入研究和二次開發，并進行進一步地測試和實驗。
我們以后的研究重點將是以下幾個方面。
1.無線網絡結構的調整
鑒于軌道交通的服務區域成明顯的帶狀結構，無線網絡結構需要針對特性進行研究。
2.視頻編解碼器的改進
采用帶外部控制的自適應編碼器，可以根據外部條件對視頻編碼的碼速率、幀速率進行自適應調整，滿足不同情況下的要求。
3.路由策略的選擇
根據軌道交通線性特點，對路由選擇上進行簡化。根據網絡規模，我們將采用同一網段，并通過三層的路由算法的選擇加以保證。
4.信道信源編碼的配合
根據無線信道的變化，我們將對信道編碼和信源編碼作相應的調整，使得在傳輸條件受到限制的情況下，保證系統整體性能與首要期望相吻合。
5.全程反饋環技術
建立從攝像、信源編碼、信道編碼、信道解碼、信源解碼、后臺顯示的全程的反饋環機制，能將無線信道的變化反饋到系統的各個環節，達到系統各環節協調聯動。
6.漫游切換策略的選擇
根據本系統的網絡結構，我們將采用預認證、單向切換控制等機制加快漫游切換速度，降低丟包率，并通過上層協議及后臺的控制完成切換。
目前本方案已經成功運用于今年3月新投入運營的北京首都機場3號航站樓的APM系統。
通信世界網(www.cww.net.cn)
