重慶長豐數據視頻融合VPN
2003/11/10
一、通信需求
重慶長豐要求北京總部和其他七個分支機構在已有局域網基礎上建設視訊VPN網絡，將所有八點通過華為視訊系統互聯通信。各分支機構流量分為兩部分：
1. Internet流量通過原有NAT和Firewall訪問。
2. 內部網流量走M(jìn)PLS VPN ,包括數據和視頻流量，并通過華為EUDEMON網關進行視訊NAT轉換。
二、總體技術方案

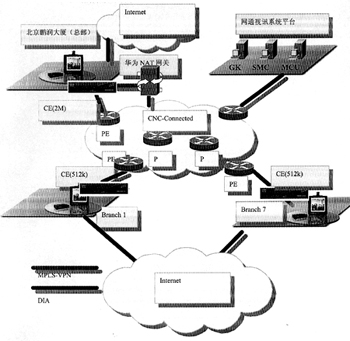

鑒于客戶是通信公司，有較強的系統管理能力，而且要求視訊和數據出口分開，視訊出口在北京，可以和VPN線路走相同的物理鏈路，不會造成路由設計上的問題，故將NAT放在客戶公司總部，由用戶自己管理，增加DIA出口和費用。網絡通信拓?fù)鋱D如右所示。
關于上述方案的說明：
1. 用戶自己管理網關設備或由網通運維人員進行管理。
2. 多點會議時MCU和北京點通信走最短路由，MCU和其他點通信要通過北京點再走VPN到最終目的地。由于具有華為網關的客戶地點（總部）在北京，路由優次問題并不明顯。
3. 增加DIA出口，VPN按照客戶實際Site點需要設計數量。
三、接入技術方案
接入考慮八個點, 用戶CE設備采用路由器，接入類型說明如下：
方案一 ：CONNECTED 范圍內，利用原有樓層交換機終結在PE上。
1.按照現有實際情況（不采用最新規劃的業務控制POP的情況下），采用將Trunk 透傳并終結在PE上，在和VPN關聯的子接口處起VRF。
2.按照最新規劃方案，Trunk終結在業務控制點的LIII交換機上，策略路由轉發分流到PE。
3.PE-CE協議可以采用靜態路由、IGP或BGP,建議采用靜態路由。
方案二：不在CONNECTED范圍內，利用WAN鏈路終結在PE上。
1.按照現有實際情況（不采用最新規劃的業務控制POP的情況下），CE路由器通過租用或建設光纖鏈路（如使用Metro設備）直接和PE路由器連接。
2.按照最新規劃方案，CE路由器的廣域網鏈路終結在業務控制點的LIII交換機上，策略路由轉發分流到PE。
3.PE-CE協議可以采用靜態路由、IGP或BGP。建議采用靜態路由。
上述方案優選CNC-Connected二層終結在PE上的方式。
四、關于流量的分離和說明
1.客戶總部和分支機構均有Internet出口和防火墻，數據流量和默認網關一般指向本地數據NAT的內網口，需要內部訪問時，默認網關指向CE,視訊終端默認網關指向CE。
2.客戶使用Cisco路由器作CE，按照視訊的要求，默認指向總部華為EUDEMON網關設備，精確路由由PE動態獲得。
3.按照上述設計，可以實現：
(1)視訊業務完全走M(jìn)PLS VPN;
(2)數據業務需要訪問Internet的走本地原有NAT;
(3)數據業務需要訪問內網的完全走M(jìn)PLS VPN。
五、地址規劃和安全
按照現有網通MPLS VPN的三種城市劃分和跨域?qū)嵤┑默F(xiàn)狀,將PE確定在骨干網節點,實現9929域內MPLS VPN。按照IANA的標準分配私用八點地址,可以合理地采用VLSM的方式�？紤]到配置和排障工作，建議采用A類地址加可變長度子網的方式，實現每個局域網多達254個終端（PC和視頻），具體劃分規則如下：
1.公司總部地址：10.0.1.0/24;
2.其他七個分支機構按照環繞總部逆時針方向從10.0.2.0/24—10.0.8.0/24。
按照IPSec提出的網絡層的安全措施，包括私有性、完整性、反重放等。內網流量包括視頻和數據,MPLS的安全特性使之區別于其他公網流量,對安全中的私有性、完整性都有所保護。公網流量的數據安全性由客戶自己的Firewall實現，已經完成。
計算機世界網(www.ccw.com.cn)
