湖南全省檢察院法網和通信網雙網并建
阿爾卡特力奪全國檢查院系統最大的IP PBX語音專網項目

2006/10/24

　　2005年3月18日，中國，上海，――全球企業通訊解決方案領導者阿爾卡特(巴黎：CGEP.PA，紐約股市：ALA)日前宣布，湖南省檢察院經過全面審查，最后選擇阿爾卡特為其部署覆蓋省、市、縣三級檢察院的全省 IP PBX語音交換專網，實現語音、數據和視頻三網合一的應用。這個項目將在檢察院系統現有成熟的全省數據網絡基礎上進行IP語音專網建設。

　　根據合同，阿爾卡特將提供1套Omni PCX Enterprise（面向大中型企業的通信平臺）作為核心交換節點，140套Omni PCX Office（面向中小型企業的通信平臺）系統作為分支交互節點。全網支持多達9000個用戶，覆蓋湖南省檢察院、14個地市檢察院和126個區縣檢察院。在設計組網方案時，阿爾卡特根據用戶的需求和實際情況，并充分考慮現有的數據網絡資源，提出采用點對多點的網絡結構建設VOIP語音網絡，不僅可以充分保障通信的安全性和可靠性，同時還可最大限度保護現有投資，節省費用。

　　項目建成后，湖南省檢察院系統將實現高質量的語音通信，為檢察院系統內部每個用戶提供豐富的電話功能，如一機四號、無人應答時自動語音提示轉接手機、自動語音話務員、語音信箱、任意多方會議、呼叫轉移、遇忙回叫、電子號簿、姓名撥號、移動辦公等，并且在此基礎上可以快速建立14地市和126區縣的舉報熱線呼叫中心應用，如來電顯示記錄、通話錄音記錄、呼叫報表等。除此以外，阿爾卡特的VoIP語音網絡還可幫助其大大節省通信成本，實現統一、方便的管理和計費。借助阿爾卡特的世界級通訊技術，湖南省檢察院將全面提高工作效率，樹立更專業、更高效的形象，推動司法部門的信息化建設向前邁進。

　　“阿爾卡特VoIP語音網絡的開放性、專業性和先進性給我們留下了深刻的印象。它使我們可以充分利用現有的數據網絡資源，大大節省了我們在這個項目上的投資。這是我們選擇阿爾卡特解決方案的一個重要原因。另外阿爾卡特通信方案的安全性和可靠性也是我們考慮的重點�！焙鲜z察院技術處處長方冰先生表示。

　　阿爾卡特業務通信系統有限公司的總經理左鵬先生表示：“我們很榮幸為湖南省檢察院部署這個規模龐大的IP語音專網。這是我們在專網市場的一個重大突破。此次項目的成功獲得再一次證明了阿爾卡特在IP語音專網領域的強大實力，同時也體現了阿爾卡特幫助政府部門以低成本使用最先進通訊技術的承諾�！�

　　這個項目自2005年5月起開始實施，是目前全國檢察院系統里規模最大的IP語音網絡。

　　關于阿爾卡特

　　阿爾卡特致力于為電信運營商、因特網服務提供商及企業客戶提供專業通信解決方案，滿足它們向其客戶或員工實施語音、數據和視頻應用的需求。阿爾卡特依托其在固定和移動寬帶網絡、應用及服務方面的領先地位，在寬帶架構內為客戶創造價值。阿爾卡特業務遍及130多個國家。詳細情況請查閱阿爾卡特網站：http://www.alcatel.com。

　　關于上海貝爾阿爾卡特業務通信系統有限公司

　　上海貝爾阿爾卡特業務通信系統有限公司是阿爾卡特集團企業網絡解決方案部在中國的代表，向全國的合作伙伴和用戶提供一站式的阿爾卡特IP通信解決方案，從而為下一代的企業通信規劃了藍圖。阿爾卡特針對行業特點，提供公用事業、金融服務、醫療衛生、教育機構、政府部門、賓館酒店和電信運營商量體裁衣的解決方案。

　　湖南省檢查院全省IP語音交換專網系統設計

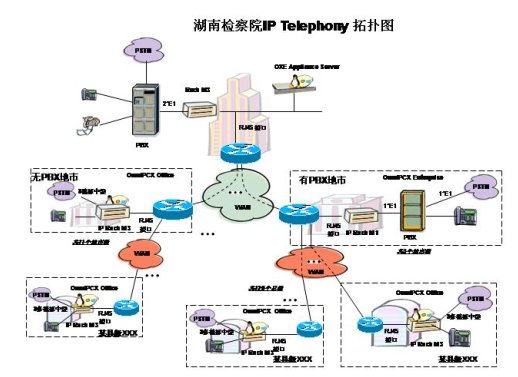

　　在對湖南省檢察院的實際網絡結構分布狀況與各點話務量需求情況進行了認真分析后，根據省檢察院的通信需求，從性能、可靠性和經濟性角度權衡，我們?yōu)楹鲜z察院推薦在省院中心節點配置一臺 OmniPCX Applicane Server作為中心的呼叫控制服務器（兼承GateKeep功能），在省中心還配置了1臺OmniPCX OFFICE作為媒體網關（MediaGateWay），以數字中繼的方式與原有PBX互連，實現新建VoIP系統與省原有語音系統和PSTN互通。在14地市各配置1臺OmniPCX OFFICE作為媒體網關（MediaGateWay），配置了30路ISDN PRI數字中繼8口模擬中繼和196個模擬用戶線4部領導使用的A4020型 52鍵數字顯示電話，各媒體網關中均有獨立的CPU，這樣保證即使與其它節點的數據網絡中斷的情況下，也能保證本節點的正常語音通信。同樣在126各縣級節點，各配置1臺OmniPCX OFFICE作為媒體網關（MediaGateWay），配置了8口模擬中繼和48個模擬用戶線，各媒體網關中均有獨立的CPU，這樣保證即使與其它節點的數據網絡中斷的情況下，也能保證本節點的正常語音通信。建議湖南省檢察院系統結構示意圖如下：

　　各節點的的OmniPCX 媒體網關中均配置內置的以太網接口，通過RJ45網口與當地的局域網相連。作為VOIP通信的媒體網關，每網關均有自帶語音IP DSP壓縮資源，可在硬件上支持IP語音呼叫通道。在內置的DSP資源卡中完成語音的壓縮與解壓，將語音打成數據包后傳送至以太網，實現全網節點間語音的VOIP通信。 OmniPCX IP 媒體網關中的語音通信話路在該網關內構成，無需占用網絡帶寬的鏈路資源。各媒體網關之間的語音通信均通過VOIP方式實現，與數據通信共享同一IP數據通道資源，實現真正意義上的帶寬共享，二網合一。

　　湖南省檢察院OmniPCX IP Telephony系統還配置內置語音/傳真信箱。除提供傳統的語音留音功能外，其與外置的語音信箱相比，內置語音信箱還提供了諸如支持在線錄音、傳真功能、全網透明一體化、在線錄音功能、個人助理、信箱話務臺等豐富的普通語音信箱不具備的信箱功能。并且提供了統一信息平臺軟件接口，可與湖南省檢察院OA系統的Outlook軟件結合提供統一信息平臺的應用功能。使得用戶通過單一的Outlook客戶端平臺實現對于語音信箱、傳真信箱以及Email信箱的統一接入、查詢及互動。

　　阿爾卡特OmniPCX IP Telephony系統為湖南省檢察院提供近百種卓越的電話功能，可完全滿足用戶的日常通信和特殊需求，提高湖南省檢察院的內部工作效率并為使用者提供最方便、最靈活、最強大的服務。該通信系統可根據湖南省檢察院現在和將來的組織結構和業務管理的發展需求，簡便地進行軟、硬件升級更新，其先進性、靈活性和模塊疊加性以及可靠的合作伙伴的選擇將確保湖南省檢察院的通信投資回報。

　　在湖南省檢察院語音專網中，對于語音終端數量較少而使用地點分散的接入用戶，還可提供IP終端的解決方案。這樣無須增加遠端模塊或交換機系統，就可實現全網語音通信。IP 終端解決方案適用于小數量用戶的遠端接入，并且造價較低，使用靈活方便。該方案實施時，只需用戶將IP話機直接連接到本地局域網上，通過數據網絡，就可以進行語音通信。

　　號碼編排及撥號方式

　　我們建議采用三段撥號的號碼編排方式，即區號+節點號+分機號，各節點的分機均有獨立的4位分機號碼，對于1機雙號的可選用公網號碼的后4位；系統通過被叫結點區號號碼識別對方設備所在地和路由。網絡上各地可以有相同的號碼，尤其是各種功能性號碼，可以實行全網統一。如各地可以采用相同的號碼作為辦公室、財務室、工程部、服務電話等。各地可以采用相同的呼叫計劃和功能代碼：統一的本地出局號碼和跨網IP電話接入號碼、統一的回叫，會議和轉移等功能碼。

　　經過統一規劃的專網號碼，當專網用戶進行基于專網的呼叫時，可采用相同的撥號方式。專網用戶按照4位數分機號碼直接撥打專網內部分機，撥“9”+“本地市話號碼”進行本地部市話呼叫。呼叫異地專網用戶時，直撥“0”＋對方區號（＋）4位專網分機號碼”既可。呼叫異地公網用戶時，直接撥“0”+“對方區號”（＋）公網號碼。交換機系統功能的操作代碼也相同。由于撥號方式相同，使湖南檢察院的工作人員即使到異地辦公時，也能非常方便地使用專網電話辦公，同時保持使用方式和撥號習慣不變。這里僅作示例，實際撥號方案取決于企業組織機構分布、企業原PSTN號碼分配方案、企業需求等多種因素

　　自動路由選擇軟件 (ARS)

　　Appliance Server 內嵌于替代路由選擇軟件中的最廉路由選擇軟件（ARS模塊）可以在網絡中集中設置，或分布于每個網絡節點。該應用軟件的目的是在基于時間的選擇列表中找出該時端可以提供最優惠的資費的運營商，從而降低呼叫費用。該軟件可以服務于網絡內的所有用戶。該業務可提供如下功能：

20,000 條路由

1,000 張路由表

1 到 30 位號碼分析

號碼轉譯（增加或刪減）

直接或間接實現多運營商接入

五個不同的運營商溢出

根據用戶的服務等級溢出至不同的運營商

基于服務等級的用戶最廉路由

一旦溢出至費用高的路由播放語音提示

如果最廉路由無法接通播放語音提示

基于服務等級，在遇忙路由時設定自動回叫

ARS 時間基于：

一星期中的每一天: 100 張周表

一天中的每一小時和分鐘: 每張周表含五張日表

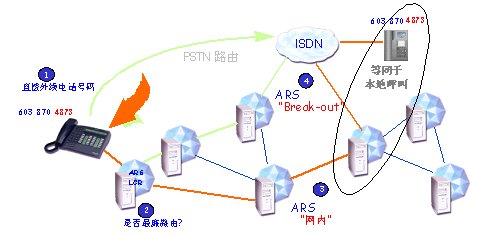

1、導出呼叫

　　當網絡內用戶呼叫外線電話時，ARS/LCR分析該地號碼信息。每個阿爾卡特OmniPCX 系列在任何時候都能知道專網的準確拓撲結構，并能并實時獲取不同路由及相應話務負荷的實際情況（信息通過D信道信令傳遞）。因此OmniPCX 系列能夠通過專網架構透明地選擇最廉路由，并在合適的網絡節點發起一個呼叫費用最低的外線呼叫（出局）。

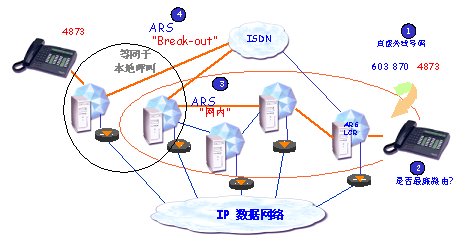

2、導入呼叫

　　該案例中，一個用戶想與一個分支機構內的用戶通信，并撥打該用戶的DID號碼。ARS/LCR分析所撥號碼，由于被叫方在專網內（分支機構采用VPN配置），因此OmniPCX 系列能夠通過公網和專網的呼叫鏈路選擇最廉路由。專網路由和公網路由均自動選擇。該呼叫的費用為本地呼叫，而不是長途呼叫。

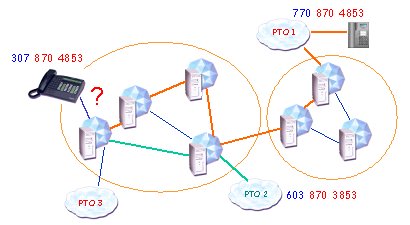

3、多運營商選擇

　　在這個案例中，我們有二個專網。每個專網都擁有自己的動態和獨立的配置，以及共享資源。然而它們組成針對用戶和費用優化排列的電話服務的一致性同類網。

　　如果，一個網絡用戶想與一個外線用戶通話。ARS應用程序分析所撥號碼。根據不同的呼叫方向，選擇最廉費用的運營商，而不管網絡內的物理連接。地址信息將會被修改，從而符合該運營商的編號計劃(增加，刪除或轉換數字)，并且被叫號碼和轉換后的號碼將會被存貯在呼叫詳細記錄（CDR）內。

　　當最廉路由運營商不可用時（例如阻塞），如果許可，呼叫將被轉移至費用較高的運營商。用戶可以聽到一個友好的語音提示來通知你路由的變化。如果呼叫不是太急，可以掛機，以后再打，也可以等待呼叫溢出。在經過等待隊列后，呼叫將會轉至第二個運營商，就象前面的例子一樣，號碼也會被自動轉換。ARS應用程序允許同時連續選擇五家運營商。

桌面服務

　　基本功能

　　OmniPCX 系列具有數百種電話功能，可以選擇提供給用戶使用，用戶可以根據所使用不同的終端使用相應的電話功能，我們在此例舉了一些。

　�。�1）模擬話機的主要功能

　　快速撥號　　　　　　　　　　　熱線
　　內部呼叫　　　　　　　　　　　修改個人密碼
　　遇忙等待　　　　　　　　　　　呼叫駐留
　　呼叫查詢　　　　　　　　　　　縮位撥號
　　三方會議　　　　　　　　　　　重撥
　　強插　　　　　　　　　　　　　叫醒服務
　　呼叫代接（個人代接、組代接）　替代
　　電話轉移　　　　　　　　　　　置保留/保留恢復
　　連選組　　　　　　　　　　　　鍵盤鎖定
　　回叫最后一個內部回叫　　　　　免打擾

　　（2）數字話機的主要功能

　　快速撥號　　　　　　　　　　　振鈴轉移
　　內部呼叫　　　　　　　　　　　領導/秘書功能
　　遇忙等待　　　　　　　　　　　復線功能
　　呼叫查詢　　　　　　　　　　　約會叫醒
　　三方會議　　　　　　　　　　　免打擾
　　強插　　　　　　　　　　　　　置保留/保留恢復
　　呼叫代接（個人代接、組代接）　鍵盤鎖定
　　電話轉移　　　　　　　　　　　振鈴音調整
　　連選組　　　　　　　　　　　　免提功能
　　遇忙回叫　　　　　　　　　　　替代功能
　　回叫最后一個內部回叫　　　　　過濾功能
　　熱線　　　　　　　　　　　　　秘書缺席
　　修改個人密碼　　　　　　　　　秘書溢出
　　呼叫駐留　　　　　　　　　　　廣播通知
　　縮位撥號　　　　　　　　　　　專線轉移
　　重撥　　　　　　　　　　　　　中繼線監視
　　按姓名呼叫　　　　　　　　　　發送短信息
　　……

了解更多方案和案例介紹，歡迎聯絡：

郭斌 021-68899800-8873 bin.guo@alcatel.com.cn

上海貝爾阿爾卡特公司供稿　CTI論壇編輯
