Ai-Logix TX1000產品在IP錄音系統中的應用
2009/09/11
之前Ai-Logix IP錄音解決方案中推出了適用于百兆網絡的高阻搭接盒-TX100,使IP錄音系統中對轉發數據的可靠性和穩定性得到了提高,現在Ai-Logix推出的適用于千兆網絡的高阻網絡搭接盒TX1000,更迎合了廣泛的IP錄音系統的要求。本文將介紹TX1000的主要特點和應用舉例。
TX1000是Ai-Logix推出的可用于千兆網絡,配合IPX-C使用的高阻網絡搭接盒。TX1000不需要使用鏡像網絡端口,可直接搭接千兆網絡,并且不會丟失數據包?膳渲迷趦蓚網絡設備之間的任何地方,不會破壞供電以太網(POE)網絡,不會損耗網絡上的任何能量。

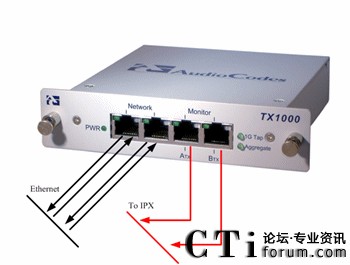

TX1000高阻搭線示意圖
產品特點如下:
- 兩個搭接端口用于監控客戶網絡
- 兩個輸出端口將數據包發送給錄音系統
- 所有的端口可以設置成10/100/1000網速
- 自動適應10/100/1000網速
- 自動過濾網絡上不完整的無用的數據包
- 提供簡易的 VLAN 過濾
只轉發指定的 VLAN ID 數據
- 數據混合
設置為混合模式時, 雙向的數據可從一個端口轉發
相對于TX100,TX1000有如下新增的特點:
- 千兆接口——千兆網絡的搭接和千兆網絡的轉發,同時也可搭接10/100兆的網絡
- 自動適應不同網速
- VLAN 過濾 —— 十分低價的網絡數據過濾設備

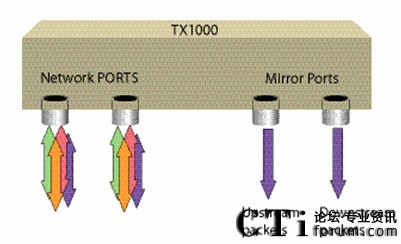

VLAN過濾示意圖
混合模式—— 將雙向的數據混合到一個輸出端口, 只要一根Cable就能監控所有數據
應用案例:

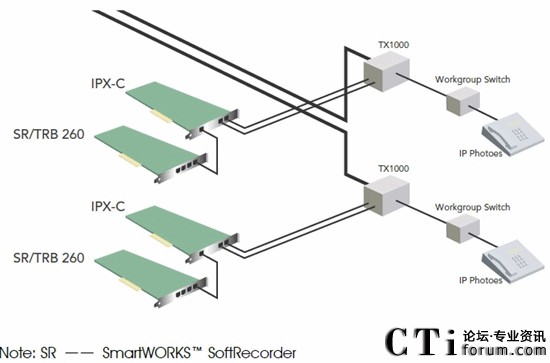

使用TX1000高阻搭接
與TX100相同,將TX1000直接高阻搭接在網絡中的任何位置,兩個Network端口高阻搭接在主干網上,另兩個端口Monitor A和Monitor
B將上行數據流和下行數據流轉發至IPX卡上。只是TX100用于百兆網絡,TX1000可用于千兆網絡,實現千兆輸入,千兆輸出。也可以通過開啟VLAN過濾功能,只轉發指定的VIAN
ID上的數據,實現千兆輸入,百兆輸出。這樣搭接的最大優點在于TX1000是高阻搭接在網絡上的,保證了錄音系統對原有網絡上的數據沒有任何影響。

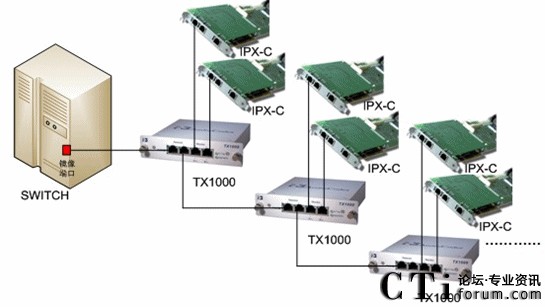

使用TX1000實現備份/分用
將PBX或網絡Switch的鏡像端口連接到TX1000的Network口,另一個Network口和Monitor 端口就可將一個端口的數據備份成三個端口的數據,實現了一分三的功能。若再接一個TX1000,就可以繼續分用,以此類推,根據各個IP應用中實際所需的備份/分用,TX1000都可予以實現。
另外,TX1000作備份/分用使用時,如果使用Network口擴展至另一個TX1000,即使TX1000斷電,也不會影響下層的備份/分用數據的傳輸,這樣保證了系統的高穩定性和高可靠性。
TX1000的推出,使Ai-Logix的IP錄音解決方案更加全面,也使客戶的IP錄音系統更加可靠和穩定。
CTI論壇報道
