北京特迪愛VoIP系統解決方案
2008/06/10
一.序言
1.企業PBX現狀

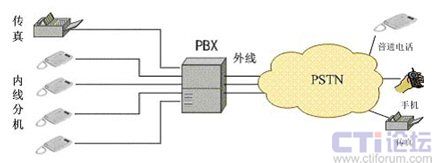

目前大多數企業使用PBX基于PSTN網絡組建內部電話系統，如下圖：
這種電話系統功能簡單，布線復雜，擴展性差且設備昂貴，無法適應企業規模的擴張，無法跨地域組網，不能建立多點分布式的通訊系統，不能充分利用現有的IP網絡資源發展有助于提高企業競爭力的網絡增值業務。
2.傳統PBX與IP PBX的比較
3.IP PBX的發展趨勢
由于IP PBX產品系統能夠?yàn)榧瘓F(tuán)用戶提供全面的網絡和語音解決方案，可以滿足企業持續運作和蓬勃發展的全方位需求，可以將現有的信息網絡（LAN/WAN）和話音技術有效地結合在一起。
IP PBX因?yàn)榫哂懈咝詢r(jià)比、易擴展性、遵循標準的開放性、兼容性等特點，適應現在網絡通信的發展趨勢，IP PBX在不久的將來必將代替現有的傳統PBX。
二.系統分析
1.系統現狀

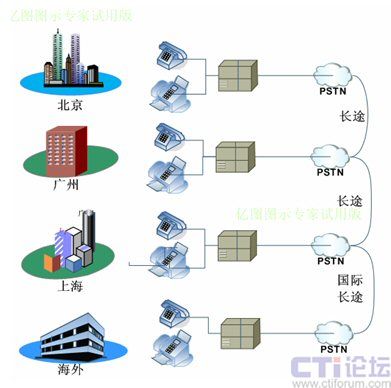

貴公司的電話網絡現狀如下：
各分支機構租用獨立的電話號碼并接入當?shù)豍STN，在這種架構下，各地之間通話就會產生長途費用，并占用電話線路，但如果使用IP
PBX，就可以輕松實現撥打內部分機直接與分支機構通話，而不占用任何費用。
2.總體方案

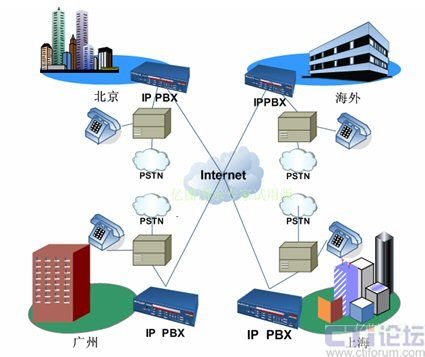

為了實現公司各個辦公地點之間的內部通話、節省長途話費、提高企業辦公效率等需求，我們的總體設計圖如下：
我們將在公司各個分支與總部內部局域網上分別配備一臺IP-PBX，同時為公司每個員工都分配一個IPPBX的內部分機號碼�？梢允悄M電話機，也可以是IP電話機。
公司所有員工用自己的IP分機或模擬電話分機，通過IP-PBX或者SIP軟件電話等終端設備注冊到IPPBX上，公司內部所有員工就成為IPPBX企業通信系統下的一個分機，他們之間的通信就成為IPPBX內部通話，完全免費，并且可以實現IPPBX所具有的其他功能，如：電話會議、語音留言、Voice
Mail、呼叫保持、呼叫轉移等。除了內部通話外，我們可以利用異地的PSTN網絡撥打當?shù)仉娫�，�?jié)省長途通話費用。
3.系統分析
根據總體方案設計，我們需要用到以下設備和服務：
IP PBX：核心設備，可以完全替代傳統PBX，擁有WAN（網絡）、FXO（連接電話線）、FXS（連接電話機）接口，并擁有WEB界面，可以通過瀏覽器配置分機號碼、
傳真，設置呼出路由，查看分機通話信息等；
IP 話機：IP話機直接連接到網絡，可以擁有自己的IP地址，能夠直接接收語音留言，并擁有非常好的通話質量；
模擬話機：模擬話機需要連接到IP PBX的FXS接口即可工作，傳統PBX使用的就是模擬話機；
傳真機：普通傳真機可以用撥打電話以及傳真，如果在IP PBX上使用傳真功能，您的每一臺分機都能夠接收傳真，甚至直接到電腦中的文件直接傳真而無需打印；
PSTN：公用電話網絡，國內提供這種服務的主要是網通和電信，只要您接入PSTN便可以撥打電話，但必須支付昂貴的市話和長途費用；
Internet：互聯網，高速的數據通信網絡，可以傳輸網頁、郵件、語音等數據信息，目前企業主要接入互聯網的方式有ADSL、VDSL、專線等，將我們的的IP
PBX接入網絡就意味著您的分支機構能夠完全拋棄PSTN直接通話。在此我們建議您使用專線接入方式并在分支機構間建立VPN已保證更好的通話質量和網絡安全性。

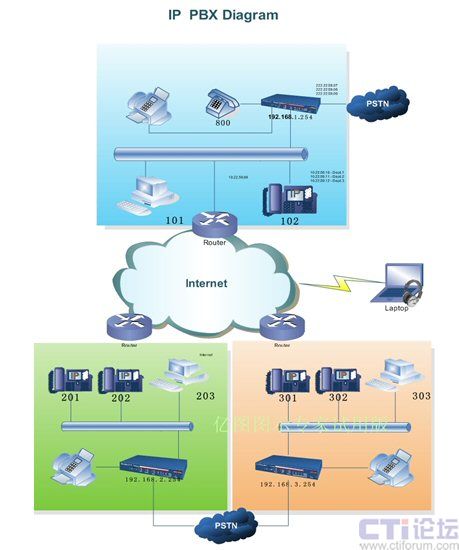

4.系統實施
4.1 連接IP PBX
將所有IP PBX連接到當?shù)豍STN和網絡，然后分別進行以下設置：
IP PBX 地址：192.168.1.254
分機號碼：100,101...
IP PBX 地址：192.168.2.254
分機號碼：200,201...
IP PBX 地址：192.168.3.254
分機號碼：300,301...
4.2 設置撥號規則
以２開頭通過網絡連接到192.168.2.254撥號；
以３開頭通過網絡連接到192.168.3.254撥號；
以1開頭通過網絡連接到192.168.1.254撥號；
以３開頭通過網絡連接到192.168.3.254撥號；
以1開頭通過網絡連接到192.168.1.254撥號；
以2開頭通過網絡連接到192.168.2.254撥號；
4.3 其他設置
各分支機構可以通過開通軟件電話實現移動辦公人員利用電腦直接撥打公司內部分機，只需開通專用分機號碼即可；
5.功能實現
5.1 內部通話零資費
員工用IP話機等終端直接注冊為IPPBX的內部分機，直接撥打IPPBX分機號就可互通；在公司內部及各分公司之間撥打電話實現免費。
5.2 多線同時通話
IP PBX占用帶寬資源極少，一條普通寬帶(如ADSL、電視寬帶)便可支持多方同時工作傳真，同時支持電話會議。
5.3 Voice Mail
在員工不在辦公桌前的時候，可以設置電話留言，并且可以將留言發送到您的郵箱，保證員工聽到留言。
5.4 自動語音應答
用戶可以使用默認或者自定義語音提示，當外部撥號時，將聽詳細和個性化的提示音，這是將使別人很愿意給您致電。
5.5 號碼顯示
迪特愛IPPBX分機撥打內部分機，顯示分機號碼。撥打本地外地電話號碼，對方顯示號碼與原來顯示保持一致。
5.6 網絡安全性
迪特愛IP PBX采用Linux系統，擁有很高的安全性，并擁有獨立的防火墻，可以設置各種規則防止黑客和病毒入侵，同時內嵌VPN，讓您遠程組網時如同局域網一樣安全快捷。
5.7 分機號碼一致性和移動性
IPPBX分配給員工的分機號碼可以隨著員工走，不管員工在哪個辦事處局域網內或者在家、機場、酒店，只要有Internet網絡接入的地方就可以通過IPPBX所分配的分機號碼用SIP軟電話等終端注冊到IPPBX上，客戶及其他同事都可方便的找到這個員工，實現移動辦公。
5.8 公司電話統一管理
IP PBX擁有遠程管理功能，只能接入到網絡，您的系統管理員在總部便可以隨時監所有分支機構IP PBX系統運行狀態并進行配置。
5.9 易擴展性
隨著公司規模的發展，采用模塊化設計的IP PBX無需更換設備，只需要在此基礎上增加相應的模塊，就可實現通訊系統的擴容。
電話會議、呼叫保持、轉移呼叫、呼叫等待、呼叫轉移、免打擾等功能，只需要在IP話機或IPPBX上進行操作就可輕松實現這些功能。
