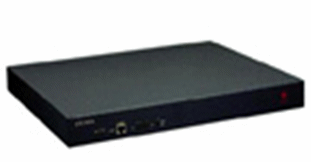

EIG5000/EIX7100集硬件軟交換系統為一體的落地網關

2006/04/18

　　EIG/EIX是一種以 IP 軟交換為基礎的媒體網關控制器（MGC），基于嵌入式操作系統，統一控制管理眾信息FreeGo系統中的EIA系統或其他同協議的語音接入設備，采用標準的MGCP/SIP協議。EIG具有容量大、熱備份的電信級電話中繼網關功能，目前最多支持16路E1接口, 通過V5或PRI方式與運營商電話交換機對接。EIX不帶E1接口功能；

主要對外接口：

　　EIG/EIX提供2路FE以太接口和1路Console接口：兩路FE接口連接IP網中的L3/L2交換機，又稱"業務接口"，Console主要用來調試配置數據；

　　EIG提供最多16路E1接口： EIG為模塊化設計，可以插兩塊業務接口板，每塊接口板提供8路E1接口；E1接口上可以承載多種協議與PSTN交換機對接，如V5.2/PRI協議；

　　EIG提供1路電源接口；

　　EIX提供1路電源接口；

主要對外協議：

　　EIG支持V5.2協議：V5接口是交換機和接入網之間的標準接口，是一種典型的共路信令；通過V5接口，接入網的用戶可以不受限地實現交換機提供的所有業務。EIG最多支持10個V5接口；

　　支持PRI協議：企業需要大量中繼接口時，EIG可以提供基群速率接口；

　　支持SIP協議：SIP協議是一個用于建立，更改和終止多媒體會話或呼叫的應用層協議。利用SIP協議，EIG/EIX之間或者EIG和其它MGC、應用服務器之間可以互相通信，從而可以支持企業之間VOIP互通、組建虛擬VOIP大網；

　　支持MGCP協議：MGCP協議是一個控制VOIP通話的呼叫協議，EIG/EIX是控制端，通過MGCP協議來控制EIA呼叫的接續過程；

　　支持RTP/RTCP協議：RTP協議是VOIP通話中語音數據流的承載協議；RTCP是RTP的控制協議，用于監控會話質量和傳遞信息；

　　支持與我司計費服務器的私有話單傳送協議：話單結構符合本地話單的國標，傳送話單的協議為我司私有協議；

　　支持SNMP協議、命令行、Telnet多種管理維護方式：EIG/EIX通過網管以太接口連接到網管網，網管服務器就通過SNMP協議對EIG/EIX進行配置數據和管理維護；EIG/EIX還可以通過串口提供命令行的維護手段；另外，通過TELNET可以遠程登陸到EIG/EIX上，并使用命令行對它進行管理；

　　支持TFTP、FTP協議：通過TFTP/FTP協議可以對EIG/EIX進行程序、數據、補丁的加載；

主要業務功能：

　　支持普通呼叫業務：普通呼叫可以分為內部呼叫和外部呼叫兩類。內部呼叫是指在EIG/EIX所帶EIA用戶之間的呼叫，外部呼叫是指EIG所帶EIA用戶通過V5/PRI中繼接口與外部PSTN用戶之間的呼叫。對于內部呼叫來講，如果主叫用戶、被叫用戶在同一個EIA上，又叫發夾連接。EIG支持各種類型的普通呼叫；

　　支持來電顯示業務：對于外部呼叫來講，所有話音業務由PSTN交換機提供，其中來電顯示業務需要由EIG檢測并再生出來，內部呼叫目前只支持來電顯示這一種新業務；

　　支持定期計費和實時計費：定期計費指EIG產生計費話單后交給計費服務器存儲，定期核算。實時計費指EIG產生計費話單后，實時傳送給EIA、并通過計費終端顯示出來；

　　支持T30、T38傳真：利用IP網絡發本地/長途傳真能節省大量費用；

EIG/EIX處理能力：

　　EIG/EIX的處理能力：180K次/小時BHCA值；

EIG/EIX高穩定性：

　　至目前為止網絡正常的情況下連續穩定運行18個月；

主要語音功能：

　　支持G.711、G.729、G.723 5.3K/6.3K語音編解碼；
　　支持JitterBuffer抖動控制、丟包補償；
　　支持EC回聲抵消、VAD靜音抑制、CNG舒適噪聲產生；
　　支持DTMF檢測、再生；
　　支持語音增益調節；

產品可靠性設計措施和可靠性指標

　　EIG/EIX為達到運營級的可靠性，采用了多種措施：關鍵模塊均有備份，關鍵接口也有備份，各模塊均支持熱拔插，有環境監控功能等。EIG具有1＋1備份的模塊包括：主控板/業務板，風扇模塊，電源模塊，接口板。

　　EIG采用了模塊化的設計，既能滿足不同的配置需求，還提高了產品的可靠性。滿配置有兩塊GSYS板(含GDSP扣板)，每組GSYS+GDSP能夠處理240路語音數據；滿配置有兩塊GINT板，每塊GINT可以出8個E1接口，一個網管網口和一個業務網口；如果配置了兩塊GINT板，業務網口就可以備份，設備與IP側網絡有更可靠的連接。

EIG/EIX的環境適應能力及尺寸規格：

　　EIG(帶16E1)電源范圍：90~264VAC, 或-36~-75VDC；
　　EIX/EIG(帶4或8個E1)外觀尺寸：43.65cm（長）*36.00cm（寬）*4.45cm（高）
　　EIX(帶16E1)外觀尺寸：43.65cm（長）*36.00cm（寬）*13.35cm（高）
　　EIX/EIG(帶4或8個E1)供電方式：85-265VAC，50～60Hz，1.2A
　　存儲溫度范圍：-20℃~90℃；
　　工作溫度范圍：-15℃~55℃；
　　工作濕度：10%~90%；
　　EIX/EIG(帶4或8個E1)重量：5.2公斤，功耗：30W

眾方信息公司供稿 CTI論壇編輯
