海狼科技中小企業通信商務解決方案（上）

海狼科技中小企業通信商務解決方案（下）
――傳統PBX接入IPPBX解決方案

2005/09/23

一、企業集團需求與現狀

集團各分支機構情況：

目前情況是：

• 目前該集團企業長話量很大，且有相當比重是在各分支機構之間的；


• 有經常的電話會議的需求；


• 各地分支機構有進一步擴大的需要，方案系統應能很好地適應這個需求。

1. 托管海狼XR-IPPBX服務器；

　　托管的目的，一方面可不需要對北京公司總部現有網絡環境進行升級，另一方面可以滿足全國各分支機構之間通話需求，更主要的是使電話會議的質量得到更好的保障；


2. 海狼XR-IPPBX服務器配4端口中繼板卡；

此板卡的目的不僅支持PSTN外線接入，而且提供電話回?fù)軜I(yè)務；

3. 分支機構采購S口IAD設備，這樣既滿足保留現有的PBX設備，又基本上保持現有的撥號習慣，分機端改動不大；


4. 支持采用多達8路的跨運營商的VoIP落地支持，保證通話的順利使用；


5. 本系統實現的功能目標：


• 分公司內部電話互打、各分公司和公司總部之間、以及各分公司之間的辦公電話互打，均以內部分機形式體現，完全免費；


• 多方電話會議功能，總部與各分公司之間內部人員參加的電話會議，完全免費；


• 面向外部國際、國內客戶電話實現低資費VoIP長途電話；


• 跨地域電話轉接。

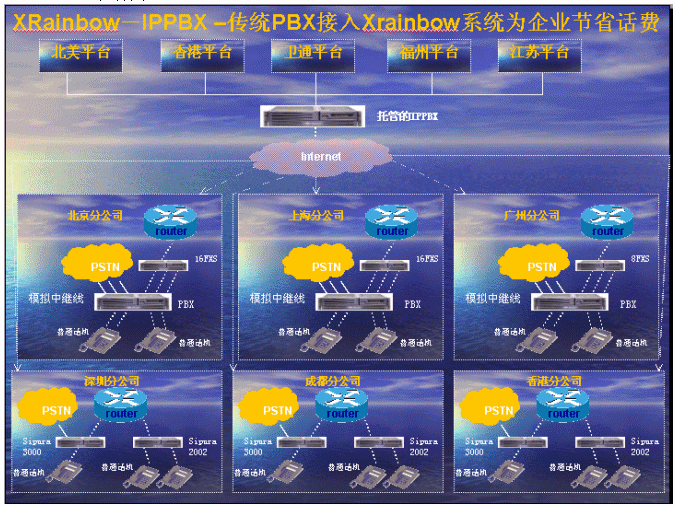

6. 網絡拓?fù)鋱D：






拓?fù)鋱D分析：

1. 將XR-IPPBX通過VoIP帳號注冊到海狼的軟交換平臺，比如北美平臺、香港平臺、衛通平臺、福州平臺和江蘇平臺。


2. 北京、上海和廣州分公司可以通過傳統交換機PBX撥打PSTN電話，還可以通過架設
   在PBX前的16或8口FXS網關，撥打VoIP電話。


3. 深圳、成都和香港分公司可以通過Sipura3000的FXO口連接傳統的PSTN線路，撥打
   普通電話；FXS口通過Internet注冊到IPPBX上，可以連接到的海狼軟交換平臺，撥打低資費的國內和國際長途電話，大大降低通訊費用。也可以使用Sipura2002的FXS口通過Internet注冊到IPPBX，撥打低資費的VoIP電話。


4. 普通話機連接到傳統的程控交換機上，撥打普通電話；IP話機通過Internet注冊到
   IPPBX上，可以連接到的海狼軟交換平臺撥打低資費的VoIP電話。


5. 公司內部通信免費。
7. 注冊用戶數


　　考慮到現有的分機數量，我們建議選用注冊用戶數在100人的系統；其中北京、上海、廣州以中繼形式計算點數，點數分配如下；



北京	上海	廣州	深圳	成都	香港
17	17	9	2	9	1


　　以上點數計55個；如有電腦/筆記本電腦需要網絡軟電話，同樣需要一個點，可根據需要自行設置；


8. 可選購軟電話（可修改IP）

1. IPPBX基本功能介紹：與傳統PBX的功能實現是一樣的。（這里不再做詳細說明了）


• 自動話務員功能；


• 呼叫保持；


• 轉移呼叫；


• 呼叫等待；


• 呼叫轉移；


• 免打擾等功能；


• 音樂等待；


• 來電顯示；



2. 管理界面友好：以IE瀏覽器進行管理，方便易用；



3. 集團內部通話功能介紹：由于各地電話環境不通，北京、上海、廣州三地都有PBX設備，本著繼續使用原設備，同時盡量不改變使用者原有通話習慣的情況下，各地在使用內部通話功能的時候操作有些差異



• 北京、上海、廣州地區撥號功能介紹；

由于北京、上海、廣州三地均有PBX設備，因此這三地內部撥號方式如下：

• 以北京為例，對于有PBX設備的分支機構之間的內部撥號：北京PBX用戶分機 → 撥入VoIP中繼外線 → 撥上海VoIP中繼外線 → 根據PBX語音提示撥上海分機；


• 以北京為例，對于有PBX設備的分支機構撥沒有PBX的分支：北京PBX用戶分機 → 撥入VoIP中繼外線 → 撥成都IPPBX分機；


• 成都、深圳、香港地區撥號功能介紹；


• 以成都為例，對于沒有PBX設備的分支撥有PBX設備的分支：成都分機 → 撥入北京VoIP中繼外線 → 根據PBX語音提示撥分機；


• 以成都為例，對于沒有PBX設備的分支撥沒有PBX設備的分支：成都IPPBX分機 → 撥深圳的IPPBX分機；


4. 外線長途通話功能介紹；


• 北京、上海、廣州地區VoIP長途撥叫功能介紹；


• PBX分機 → 撥入VoIP中繼外線 → 選擇長途落地平臺（按鍵1-8）→ 撥打長途；


• 成都、深圳、香港地區VoIP長途撥叫功能介紹；


• 選擇長途落地平臺（按鍵1-8）→ 撥打長途；


5. 電話會議功能介紹；



• 集團內部電話會議功能介紹；（當會議室中僅有一個人的時候，聽到的是等待音樂）

方法一：主持人建立了一個會議室號碼和密碼，并將會議室號碼和密碼告訴與會其他成員，其他成員通過輸入該會議室號碼和密碼，進入該會議室；

• 混合電話會議模式介紹；

方法二：主持人在IPPBX的WEB頁面上創建了會議室號碼和密碼，電話邀請其他成員加入該會議室。

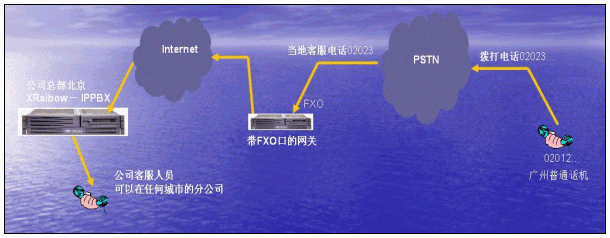

6. 跨區域來電轉接功能介紹：






　　以廣州地區客戶撥叫廣州公司電話為例，廣州地區的客戶撥打廣州公司的電話（市話），在廣州電話接起后，如果客戶需求沒有得到順利的答復，在客戶電話保持的情況，可將電話轉接到在全國的任何一個IPPBX分機上。

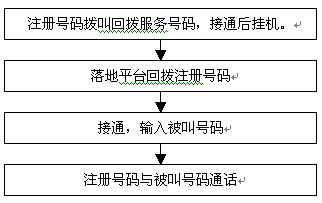

7. 注冊號碼回?fù)軜I(yè)務介紹：

1. XR-IPPBX語音接入平臺




高度2U，可上機柜； 可接模擬中繼：0-8； 可接E1中繼：0-4； 最大用戶數：256； 支持協議：SIP； 語音郵箱：64小時MAX； 電話會議數：16方MAX；



2. 迅時MX8-8S網關




逃生口：斷電或 IP 網故障時仍能通過 FXO 端口打電話 支持來電顯示、呼叫等待、呼叫轉移、熱線電話、縮位撥號等傳統業務；支持彩鈴等新業務 傳真 T.30 和 T.38; 語音 / 傳真自動切換；與數十種傳真機作過互連互通測試 支持 SIP 和 MGCP 計費功能：基于標準的計費接口 (Radius) 、反極性信號 模擬中繼群組 路由設置



3. 迅時MX50-16S網關




支持來電顯示、呼叫等待、呼叫轉移、熱線電話、縮位撥號等傳統業務；支持彩鈴等新業務 傳真 T.30 和 T.38; 語音 / 傳真自動切換；與數十種傳真機作過互連互通測試 支持一線雙號 ( 分機號和 PSTN 號碼 ) 計費功能：基于標準的計費接口 (Radius) 、反極性信號 中繼群組 路由設置



4. 海狼SPA-3000單口語音網關



   支持一個RJ－45接口、1個RJ－11FXS接口和1個RJ-11FXO接口 可通過標準網頁瀏覽器（如IE）和標準TELNET方式設置 可通過FTP方式升級程序 支持主要的G.7xx語音編程算法 動態語音檢測;舒適噪聲生成;動態語音緩沖技術 符合G.165 16MS回聲抵消 符合ITU-T標準信令音和DTMF生成與檢測 支持基于E.164編碼的撥號規則 可儲存100組快速撥號號碼 可記錄未接來電\已接來電各80個 語音提示 語音留言(需系統支持)




1. 北京地區的安裝與網絡環境建議；


• XR-IPPBX進行服務器托管；（可考慮網通或電信機房，帶寬2M獨享、100M共享均可考慮）


• 北京現有的1M企業帶寬的ADSL可以滿足北京公司的使用要求，不需要改變；


• 在現有的PBX設備上加16線外線卡；


• 接迅時MX50-16S語音網關；


• 加一個海狼SPA-3000單口語音網關；（傳真，可根據需求擴充）



2. 上海地區的安裝與網絡環境建議；


• 上�，F(xiàn)有的PBX設備與北京相同，同樣需要加24線外線卡；


• 1M企業帶寬的ADSL可以滿足上海公司的使用要求；


• 接迅時MX50-16S語音網關；


• 加一個海狼SPA-3000單口語音網關；



3. 廣州地區的安裝與網絡環境建議；


• 廣州公司需要512K帶寬以上帶寬接入環境；


• 現有的PBX設備需要8條外線口；


• 接迅時MX8-8S語音網關；


• 加一個海狼SPA-3000單口語音網關；



4. 成都地區的安裝與網絡環境建議；


• 成都公司需要512K帶寬以上帶寬接入環境；


• 加五個海狼Sipura3000語音網關；



5. 深圳地區的安裝與網絡環境建議；


• 深圳公司需要512K帶寬以上帶寬接入環境；


• 加兩個海狼SPA-3000單口語音網關；



6. 香港地區的安裝與網絡環境建議；


• 香港公司需要512K帶寬以上帶寬接入環境；


• 加一個海狼SPA-3000單口語音網關；

• XR－IPPBX，壹年保修；


• 北京地區現場安裝調試；外埠地區遠程支持；


• 外圍設備一年保修；設備保修/維修期間提供備用支持設備；

1. 旋極網絡話機WT8288




北京旋極信息技術有限公司生產； 支持協議：SIP；



2. 河南豫能網絡話機




鄭州豫能通信設備有限公司生產； 支持多協議；



3. 海狼SPA-2002雙口語音網關：




支持一個RJ－45接口和2個RJ－11FXS接口 可通過標準網頁瀏覽器（如IE）和標準TELNET方式設置 可通過FTP方式升級程序 支持主要的G.7xx語音編程算法 動態語音檢測;舒適噪聲生成;動態語音緩沖技術 符合G.165 16MS回聲抵消 符合ITU-T標準信令音和DTMF生成與檢測 支持基于E.164編碼的撥號規則 可儲存100組快速撥號號碼 可記錄未接來電\已接來電各80個 語音提示 語音留言(需系統支持)

海狼科技公司供稿 CTI論壇編輯
