H3C助力撫順網通承建平安城市監控系統
2008/10/22
項目背景
隨著中國經濟實力的飛速發展，中國城市的規模不斷擴大，相比于城市規模的擴大和人口的增長，城市安全設施的建設卻有明顯的滯后性。近年來，無論是“非典”等緊急衛生事件還是城市治安事件都對公民的生命財產安全造成沖擊，因此，城市安全防護越來越成為公眾關注的焦點，政府也以“構建和諧社會”為目標，通過采取一系列措施，保障廣大公民的日常生活安全。
對于一座人口上百萬的大型城市而言，需要進行防范的地點有上萬個，原有小區域的監控系統存在典型的區域和行業特征，信息資源有限、無法實現視頻信息的“流通”和“共享”，成為一個個孤立的“信息孤島”，無法滿足現今信息化社會資源共享的需求。
就撫順市而言，下轄四區三縣和兩個開發區，市區人口150余萬人，僅一期監控系統就要建設近千個監控點，實現對重點公共區域和商業區域的安全管理，并需要建立統一的管理指揮調度中心，在各個區縣公安局建設分控中心，實現視頻信息的縱向管理和橫向共享，構建城域化、網絡化、智能化、系統化的城市監控系統。
方案介紹
根據建設城域化、網絡化、智能化、系統化的城市監控系統的總體需求，對整個視頻監控系統進行規劃，整個系統采用了H3C公司的iVS IP智能監控解決方案，包括視頻編解碼器、網絡設備、存儲設備和平臺軟件：
1. 前端監控點分布
由于城市監控系統前端監控點的數量非常巨大，覆蓋面也較為復雜，對應于不同的場所，要求采用不同的前端接入設備。對于重點部位，需要采用帶高速云臺（PTZ）的槍機；對于主要交通樞紐，采用高速球機；對于卡口，采用固定槍機……通過使用不同的前端攝像設備，完成城區范圍內的監控點覆蓋。由于城市監控方案對圖像質量要求很高，需要使用高清的網絡編碼器，完成視頻模擬信號的高清數字化。H3C EC1001監控媒體終端采用MPEG2/4的編碼方式，能夠達到FULL D1的圖像分辨率，嚴格的工業設計標準也保證了長時間的野外工作。全部采用H3C EC1001監控媒體終端進行模擬視頻信息的數字化，并在網絡上進行傳輸。
2. 承載平臺規劃
一般說來，城市監控系統的網絡承載平臺要求建設專網或者VPN網絡。對于光纖資源較為豐富的城區，可以使用數字SFP光纖接入，一個前端攝像頭對應一條光纖；在光纖資源較少的區域，可以使用EPON（無源光網絡）技術，一芯光纖上可以同時接入多個前端攝像頭，大量節約了光纖資源和光纖租用成本；對于較為復雜的環境，不適合進行布線，可以采用無線接入的方式，降低施工成本。

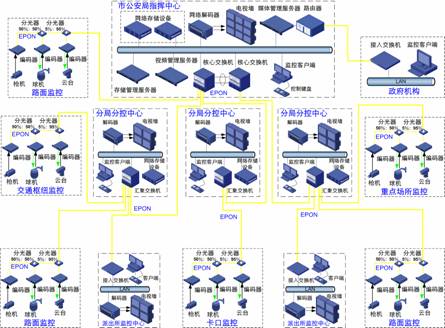

3. 各級監控中心建設
按照城市監控系統的建設規模，可以分為市局指揮中心、分局分控中心和派出所監控中心三級。
派出所監控中心作為系統的接入層，主要負責所轄范圍內監控前端圖像的實時監控和切換等，一般不對視頻信息進行存儲，對歷史數據的查詢和調閱通過網絡向上級分控中心索取。所有前端監控點的視頻信息都通過網絡匯聚到區縣的公安局分控中心，實現分局匯聚。
區縣公安分局分控中心完成對所轄范圍內監控點的實時監控和視頻信息的存儲，并負責監督派出所的實時監控情況，在必要時可以直接管理和調用派出所所轄的前端監控點。
市局指揮中心作為城市監控系統的核心，集中了視頻管理服務器和數據管理服務器等服務器群，并對分局儲存的關鍵視頻信息進行備份，實現集中管理和調度。市局指揮中心融合GIS地理信息系統、報警聯動系統、IP通信系統、數據庫系統以及警務信息系統和三臺合一系統，實現多系統資源的整合，視頻信息的綜合利用。
實施效果
撫順市公安局采用了全EPON的接入方式，進行整網建設。前端H3C EC1001監控媒體終端的EPON子卡輸出光信號，通過光纖匯聚到分局監控中心的H3C S75系列交換機上，簡化了網絡拓撲，同時降低了70％左右的光纖租用費用，提升了系統的可靠性和安全性。
結合撫順市城市監控系統的實際情況，采用了分局匯聚的方案，實現所有視頻信息在分局進行調用和存儲。撫順市公安局不直接負責各個派出所監控點的控制，由各分局自行管理。在市局配置一套H3C VM視頻管理服務器和DM數據管理服務器，可以管理1千個監控點；同時配置多個DC1001監控媒體終端實現監控圖像的電視墻顯示；并通過EX1000 數據存儲陣列實現監控視頻圖像的備份；利用VC8000客戶端強大的管理功能，實現系統管理和軟件觀看。各分局負責所轄派出所監控點視頻信息的匯聚和管理。配置不同數量的DC1001監控媒體終端實現監控圖像的電視墻顯示；通過EX1000 數據存儲陣列實現監控視頻圖像的集中存儲；利用VC8000客戶端管理各個派出所的監控點。
選擇H3C的理由
對于一個優秀的城市監控系統，能夠在完成視頻信息的實時監控、事后調查取證之外，還能夠融合其他系統資源，成為城市應急聯動中心的基礎平臺。H3C基于數字化IP網絡平臺的智能監控系統，能很好地融合到城市的應急聯動中心：
1、標準的IP專網/VPN實現了系統的城域化和網絡化，同時保證了系統的封閉性和安全性，確保未授權的人員無法入侵應急聯動系統。
2、EPON技術在節約鏈路資源、提升系統可靠性之外，可以對每條鏈路進行相應的QoS（服務質量）保證，確保VoIP業務的穩定運行，實現IP通信與監控系統的共享鏈路，為接警出警、指揮調度和三臺合一提供硬件平臺。
3、基于網格存儲的網絡存儲設備可以在網絡上分布式部署，由指揮中心統一管理，確保了視頻信息的可靠存儲和快速調用，同時，配合相應的數據庫軟件，可以實現整個城市數據信息的共享。
4、監控系統提供的標準API接口，可以供增值業務開發商進行人像識別、車牌識別、動態感知等智能化業務，顯著提升系統的智能化水平。
正是基于以上的原因，撫順市公安局最終選擇了H3C的IP智能監控解決方案進行城市監控系統的建設，為正在建設的城市應急聯動中心奠定了堅實的基礎。
H3C
